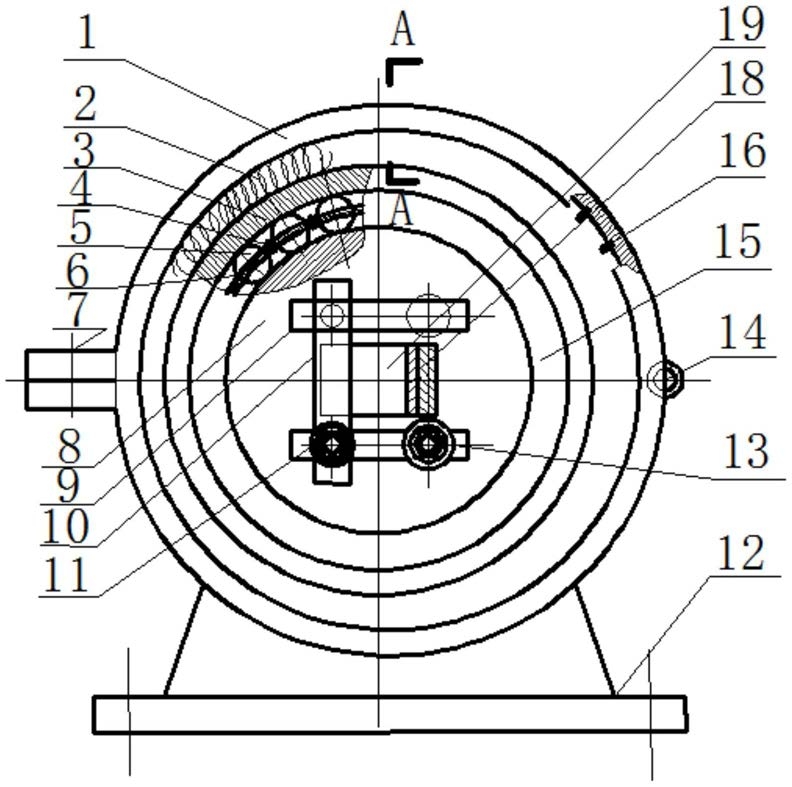

1.一种可控偏心量的斜圈弹簧疲劳试验装置，其特征在于，包括箱体(1)、基架(12)、和凸轮机构，箱体(1)为半圆柱状外壳，一边与基架通过销钉(14)连接，另一边与基架通过螺栓(7)连接，所述的基架(12)与箱体(1)的下半部分固定连接，所述的凸轮机构设置在箱体(1)的内部。

2.根据权利要求1所述的可控偏心量的斜圈弹簧疲劳试验装置，其特征在于，所述的箱体(1)的内壁有一环形的槽(20)，用于放置斜圈弹簧(2)，环形槽内一周设有若各干个与斜圈弹簧(2)相卡并防止斜圈弹簧周向转动的小钉(16)。

3.根据权利要求1所述的可控偏心量的斜圈弹簧疲劳试验装置，其特征在于，所述的箱体(1)由可打开的两个半圆柱壳体组成，其一侧有紧固开关，另一侧有销链接(14)，从而可以实现箱体(1)上半部分的开合。

4.根据权利要求1所述的可控偏心量的斜圈弹簧疲劳试验装置，其特征在于，所述的凸轮机构为圆柱形，包括从内向外依次设置的圆柱形内圈(8)和圆柱形外圈(3)，以及位于圆柱形内圈(8)和圆柱形外圈(3)之间预留的一个环形空间环形滚道(15)。

5.根据权利要求4所述的可控偏心量的斜圈弹簧疲劳试验装置，其特征在于，所述的环形滚道(15)的内部设有若干个钢球(5)，钢球(5)之间由保持架(6)相连接并将若干个钢球(5)均匀的隔开，保持架(6)两端通过铆钉(4)铆合连接，滚道(15)两侧设有环形橡胶密封圈(17)密封。

6.根据权利要求4所述的可控偏心量的斜圈弹簧疲劳试验装置，其特征在于，所述的内圈(8)为圆柱形，中间刻有方形中心孔和两个对称的方形滑槽(9)，方形旋转轴(19)与方形中心孔相配合，以方形中心孔的右端面为基准定位面，插入标准活动块(18)进行定位，左边由穿过方形滑槽(9)的两个紧固螺栓(11)和一个辅助固定块(10)进行夹紧；方形滑槽(9)右边有两个穿过滑槽(9)的平衡螺栓(13)，平衡螺栓(13)与左边两个固定螺栓(11)相对称设置。

7.根据权利要求6所述的可控偏心量的斜圈弹簧疲劳试验装置，其特征在于，所述的标准活动块(18)共有四种型号，厚度标准分别为2.5mm，2mm，1.5mm，能实现1mm--6mm共11种不同组合的偏心量大小。

8.一种利用可控偏心量的斜圈弹簧疲劳试验装置进行斜圈弹簧疲劳试验的方法，其特征在于，具体按照以下步骤实施：

步骤1，拧开紧固螺栓(7)，打开箱体(1)，将斜圈弹簧(2)放入箱体内槽(20)中，并与槽内小钉(16)相卡，保证斜圈弹簧不做周向转动；再合上箱体(1)，拧紧紧固螺栓(7)，完成装夹；

步骤2，调整凸轮机构内圈(8)和旋转轴(19)的相对位置，并且根据实验需要在旋转轴(19)的右边插入若干标准活动块(18)进行偏心距的定值定位，左边通过一对紧固螺栓(11)和一辅助固定块(10)进行夹紧，完成偏心量的调整；

步骤3，实验前每次改变偏心量后，要通过估算预设平衡螺栓(13)的位置，调节转速后并进行预运转，根据运转后的平衡情况再通过微调平衡螺栓(13)的距离或改变螺母垫片的数量进行多次平衡微调，直至设备平衡运转；

步骤4，启动传动机构，根据试验需求设置偏心量e、转速r，开始进行试验，记录被测斜圈弹簧在试验中疲劳的时间T。
