专利号: 2015103600276
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

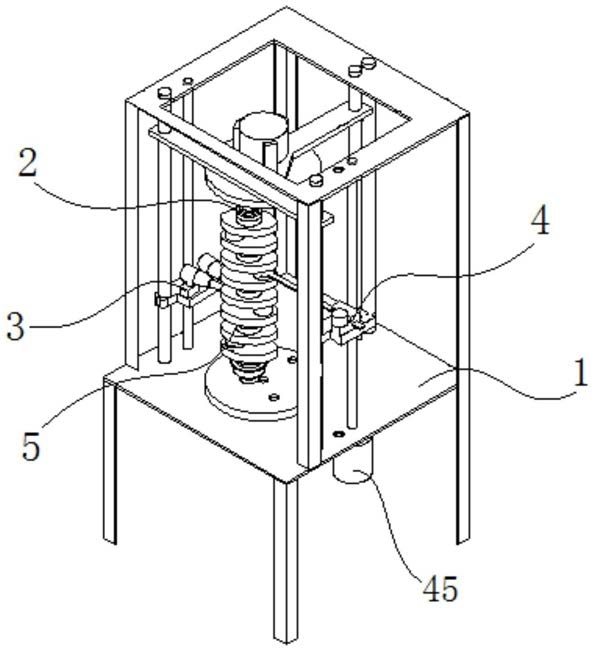

1.一种立式曲轴堆焊修复机床,其特征在于,包括:台架;

装夹装置,其包括:

底盘,其设置于所述台架上,该底盘上设置有一个中心孔以及至少一个顶针孔,所述顶针孔与所述中心孔的轴心距等于曲轴的主轴颈与连杆轴颈的轴心距;

顶针,其以能够拆卸的方式设置于所述中心孔或顶针孔上;

转盘,其通过一第一升降装置架设于所述台架上且位于所述底盘的上方,该转盘由一转动电机驱动进行转动;以及卡盘,其以能够水平滑动的方式设置于所述转盘上;以及堆焊装置,其包括:

堆焊座,其通过一第二升降装置架设于所述台架上;以及两个焊枪,该两个焊枪设置于所述堆焊座上,其中一个该焊枪用于输送焊丝,另一个该焊枪用于输送氧乙炔气体。

2.根据权利要求1所述的立式曲轴堆焊修复机床,其特征在于,所述卡盘通过一调整机构设置于所述转盘上,该调整机构包括:滑动块,其活动卡嵌于一凹设于所述转盘上的凹槽内,所述卡盘的上端与该滑动块连接;

弹簧,其夹设于所述滑动块的内端以及所述凹槽的内端之间;以及调整螺杆,其设置于所述转盘上,该调整螺杆的内端顶靠在所述滑动块的外端。

3.根据权利要求1所述的立式曲轴堆焊修复机床,其特征在于,所述第一升降装置包括:第一导向杆,其架设于所述台架上;

连接板,所述转盘以能够转动的方式设置于该连接板的一端,且所述转动电机设置于该连接板上;该连接板的另一端活动套设于所述第一导向杆上;

第一丝杆,其与所述第一导向杆平行地架设于所述台架上,所述连接板的另一端通过螺孔与该第一丝杆进行啮合连接;以及第一升降电机,其设置于所述台架上,该第一升降电机与所述第一丝杆连接。

4.根据权利要求1所述的立式曲轴堆焊修复机床,其特征在于,所述第二升降装置包括:第二导向杆,其架设于所述台架上,所述堆焊座活动套设于该第二导向杆上;

第二丝杆,其与所述第二导向杆平行地架设于所述台架上,所述堆焊座通过螺孔与该第二丝杆进行啮合连接;以及第二升降电机,其设置于所述台架上,该第二升降电机与所述第二丝杆连接。

5.根据权利要求1所述的立式曲轴堆焊修复机床,其特征在于,所述底盘上根据不同型号的曲轴设置有多个所述顶针孔。

6.根据权利要求2所述的立式曲轴堆焊修复机床,其特征在于,所述台架上还设置有一定位装置,该定位装置包括:定位座,其通过一第三升降装置架设于所述台架上;

定位杆,其以能够水平滑动的方式设置于所述定位座上,该定位杆的内端设置有一弧形板;以及推动机构,其用于驱动所述定位杆进行滑动。

7.根据权利要求6所述的立式曲轴堆焊修复机床,其特征在于,所述推动机构包括:齿轮,其设置于所述定位座上,所述定位杆设置有与该齿轮进行啮合连接的齿条部;以及推动电机,其设置于所述定位座上,该推动电机与所述齿轮连接。

8.根据权利要求6所述的立式曲轴堆焊修复机床,其特征在于,所述第三升降装置包括:第三导向杆,其架设于所述台架上,所述定位座活动套设于该第三导向杆上;

第三丝杆,其与所述第三导向杆平行地架设于所述台架上,所述定位座通过螺孔与该第三丝杆进行啮合连接;以及第三升降电机,其设置于所述台架上,该第三升降电机与所述第三丝杆连接。
