专利号: 2015103638377
申请人: 鲍菊芳
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

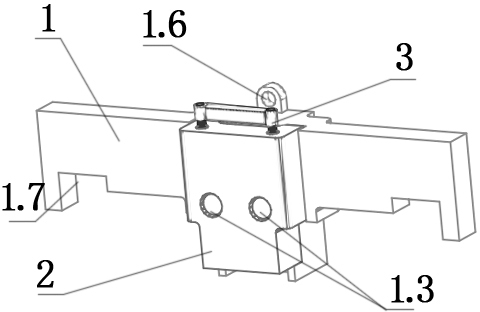

1.一种链条提升扣件,其特征在于,主要由扣件横梁(1)、扣件扣块(2)和扣件锁舌(3)组成,所述的扣件横梁(1)包括:链条扣合凹槽(1.2)和突出轴(1.3);

所述的扣件扣块(2)包括:链条扣合凹槽(2.2),突出轴孔(2.3)和锁舌孔(2.1);

所述的扣件锁舌(3)包括:锁舌柄(3.1),锁舌柄(3.1)为一销轴;

突出轴(1.3)位于扣件横梁(1)的链条扣合凹槽(1.2)一侧;

突出轴(1.3)上有突出轴卡槽(1.5);

突出轴孔(2.3)位于扣件扣块(2)的链条扣合凹槽(2.2)一侧;

锁舌孔(2.1)与突出轴孔(2.3)部分重合;

扣件扣块(2)上的突出轴孔(2.3)与扣件横梁(1)上的突出轴(1.3)配合,链条扣合凹槽(1.2)与链条扣合凹槽(2.2)相对且共同组成链条部分环节的形状,扣件锁舌(3)上的锁舌柄(3.1)与扣件扣块(2)上的锁舌孔(2.1)配合,锁舌柄(3.1)穿过扣件横梁(1)上的突出轴卡槽(1.5)。

2.根据权利要求1所述的一种链条提升扣件,其特征在于:所述的扣件锁舌(3)还包括锁舌弹簧(3.2)、螺丝环(3.3),螺丝环(3.3)空心且外部有螺纹;

所述扣件扣块(2)上的锁舌孔(2.1)孔口处有螺纹;

所述的锁舌柄(3.1)上有锁舌柄细部位(3.5)和锁舌柄粗部位(3.6),锁舌柄细部位(3.5)的轴径比锁舌柄粗部位(3.6)轴径小;

锁舌弹簧(3.2)套在锁舌柄细部位(1.5)顶在锁舌柄粗部位(3.6)的端面上,螺丝环(3.3)与锁舌孔(2.1)孔口的螺纹配合将锁舌弹簧(3.2)压在锁舌孔(2.1)内。

3.根据权利要求1所述的一种链条提升扣件,其特征在于:所述的扣件横梁(1)还包括横梁双翼(1.4),横梁双翼(1.4)上有功能安装位(1.7),功能安装位(1.7)是一凹槽,两个功能安装位(1.7)的间距与附墙导座(5)宽度相等,功能安装位(1.7)凹槽的宽度与附墙导座(5)的附墙导座钢梁(5.1)的厚度相同。

4.根据权利要求1、3所述的一种链条提升扣件,其特征在于:突出轴(1.3)、锁舌孔(2.1)、锁舌柄(3.1)和横梁双翼(1.4)各有两个。

5.根据权利要求1、2所述的一种链条提升扣件,其特征在于:所述的扣件锁舌(3)还包括连接件(3.4),连接件(3.4)与锁舌柄(3.1)上的锁舌柄细部位(3.5)的一端连接。

6.根据权利要求1、4所述的一种链条提升扣件,其特征在于:所述的扣件扣块(2)上的锁舌孔(2.1)与突出轴孔(2.3)相垂直。

7.根据权利要求1、2、3、4、5、6所述的一种链条提升扣件,其特征在于:所述的扣件横梁(1)上有防丢孔(1.6),防丢孔(1.6)上穿有绳,绳与扣件锁舌(3)或扣件扣块(2)连接。

8.根据权利要求1、7所述的一种链条提升扣件,其特征在于:所述的扣件横梁(1)上还有横梁方槽(1.1),链条扣合凹槽(1.2)在横梁方槽(1.1)中间,横梁方槽(1.1)是扣件横梁(1)上的矩形凹痕,与扣件扣块(2)相配合。
