专利号: 2015103662855
申请人: 南安泛科轴承检测技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 鞋类
更新日期:2024-06-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

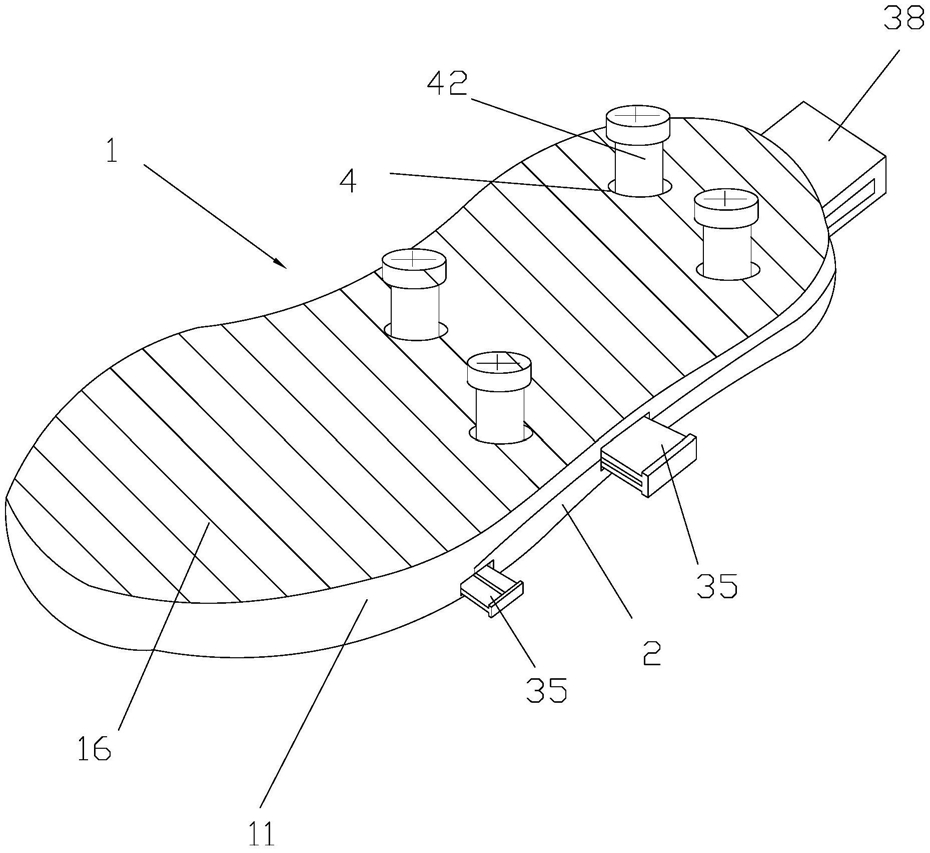

1.一种组合型鞋底,包括大底,所述大底底面设有安装槽,所述安装槽中安装有鞋底片,所述大底和鞋底片构成鞋底本体,其特征在于:所述鞋底本体包括鞋尖部、鞋中部和鞋后部,所述安装槽位于鞋中部和鞋后部,所述鞋中部两端侧壁设有第一矩形槽,所述鞋中部与鞋尖部连接处两端侧壁设有第二矩形槽,所述鞋后部设有第三矩形槽,所述第一、第二、第三矩形槽位于大底和鞋底片连接处,所述第一、第二矩形槽的槽底均设有通槽,所述通槽贯通大底侧壁和鞋底片侧壁,所述通槽中安装有U形条,所述U形条的两槽壁从左侧第一、第二矩形槽卡进大底和鞋底片的通槽中,所述U形条的槽壁伸出右侧第一、第二矩形槽,所述U形条的伸出端套接有扣体,所述扣体将U形条两槽壁相紧固,所述扣体与第一、第二矩形槽相适配,所述U形条的底部与第一、第二矩形槽相适配,所述第三矩形槽的槽底设有卡槽,所述卡槽中卡装有U形卡条,所述U形卡条的两槽壁卡装在卡槽中,所述U形卡条的底部与第三矩形槽相适配。

2.根据权利要求1所述的组合型鞋底,其特征在于:所述大底设有通孔,所述通孔从大底顶面贯通安装槽表面,所述通孔开口设有台阶,所述鞋底片的表面设有第一螺孔,所述第一螺孔与通孔位于同一垂直线上,所述通孔安装有螺栓,所述螺栓的末端设有与第一螺孔相适配的第一外螺纹,所述螺栓穿过通孔与第一螺孔相旋。

3.根据权利要求1所述的组合型鞋底,其特征在于:所述通槽和卡槽的槽壁设有相对置的橡胶垫,所述橡胶垫从中间往两端逐渐降低至与槽壁相平。

4.根据权利要求1所述的组合型鞋底,其特征在于:所述鞋底片的底面设有凹槽,所述凹槽分布在鞋底片后部和前部,所述凹槽中安装有弹性囊,所述弹性囊凸出于凹槽开口,所述弹性囊从凹槽中部向四周逐渐减低至与凹槽槽底相平,所述弹性囊的表面覆盖有防滑点。

5.根据权利要求4所述的组合型鞋底,其特征在于:所述鞋底片底部分布有排水槽,各排水槽等距离分布,所述排水槽贯通鞋底片侧壁,所述排水槽的一端槽壁为倾斜状,所述凹槽的槽壁与排水槽相连,所述排水槽贯通凹槽槽壁。

6.根据权利要求1所述的组合型鞋底,其特征在于:所述鞋底片底面设有鞋钉,所述鞋钉分布在鞋底片的边缘和中部,各鞋钉之间存在间隔,所述鞋钉凸出于鞋底片底面,所述鞋底片底面设有第二螺孔,所述鞋钉设有与第二螺孔相适配的第二外螺纹。

7.一种组合型鞋,包括鞋底本体和鞋面,所述鞋底本体和鞋面粘结连接,其特征在于:

所述鞋底本体由权利要求1所述的组合型鞋底制成,所述鞋底本体包括大底和鞋底片,所述大底和鞋底片装配连接,所述大底的表面设有防滑纹,所述鞋面由经编间隔织物制成。

8.根据权利要求7所述的一种组合型鞋,其特征在于:所述经编间隔织物包括表层、间隔层和底层,所述间隔层将表层和底层连接为一体,所述间隔层的厚度为0.1-0.5cm。

9.根据权利要求7所述的一种组合型鞋,其特征在于:所述鞋面包括尖端部、鞋侧部和鞋口部,所述鞋面设有透气孔,所述透气孔贯通经编间隔织物上下面,所述透气孔位于尖端部和鞋侧部,所述透气孔的大小为0.1-0.3cm。
