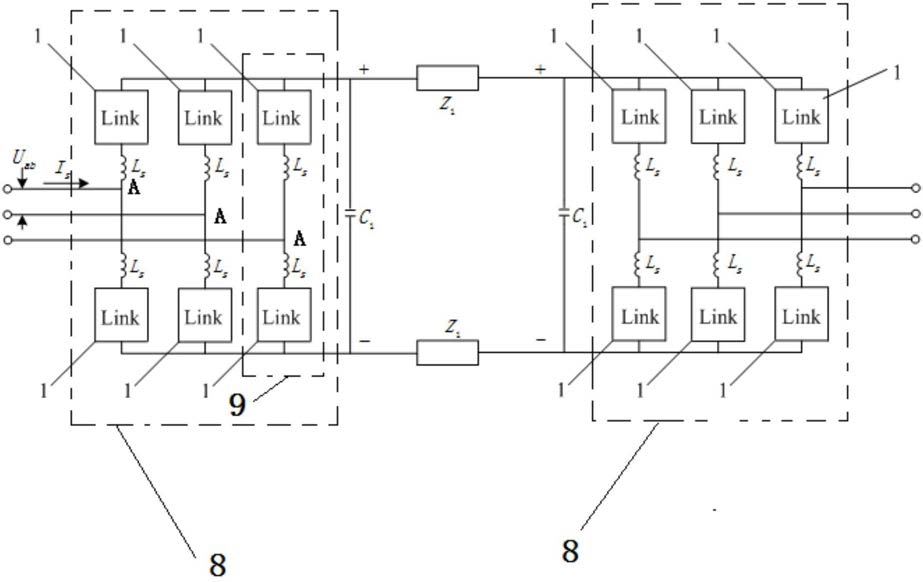

1.一种MMC型高压直流输电HVDC直流侧供电系统，其特征在于，包括2组分别连接在高压三相线两端的HVDC模块(8)，且2组HVDC模块(8)之间还并联有2个电容C1，每组HVDC模块(8)均包括3个link模块串(9)，每组link模块串(9)包括依次串联连接的2个link模块(1)，2个link模块(1)之间还依次串联接入2个电感(Ls)，设2个电感(Ls)之间有结点(A)，所有link模块(1)非连接电感(Ls)的一端均连接至一起，每个HVDC模块(8)中的3个结点(A)依次顺序连接至高压三相线上。

2.根据权利要求1所述的一种MMC型高压直流输电HVDC直流侧供电系统，其特征在于，所述每个link模块(1)的具体结构为：包括MMC模块(2)，MMC模块(2)由若干MC模块(7)依次连接组成，每个MC模块(7)包括两个连接在一起的相同的IGBT管A和IGBT管B，所述IGBT管A的集电极和IGBT管B发射极之间还连接有直流侧电容C，IGBT管A的发射极和IGBT管B的集电极连接后还连接至下一级所述MC模块(7)内的IGBT管A的发射极和IGBT管B的集电极之间，所述每个MC模块(7)均对应连接1个模块单元直流侧供电电源(3)，所述每个模块单元直流侧供电电源(3)均连接有风扇(10)至对应的MC模块(7)旁。

3.根据权利要求2所述的一种MMC型高压直流输电HVDC直流侧供电系统，其特征在于，所述MC模块(7)的数量N、直流侧电容C的容值C、直流侧电容C的电压UC具体参数计算步骤如下：步骤1、首先根据MMC型高压直流输电HVDC直流侧供电系统的系统线电压Uab和输送最大功率SLmax，确定HVDC模块(8)的额定电流IS，额定电流IS的选取依照公式为：步骤2、根据所述步骤1得到的额定电流IS，然后确定MMC型高压直流输电HVDC直流侧供电系统中连接的电感LS的电感值LS和电容C1的容值C1，具体公式如下：式(2)中，f为电网频率，f＝50Hz，

同时根据本系统中的确定的额定电流IS的值选取IGBT管的型号，IGBT管型号满足以下条件：IGBT管的电流IIGBT大于额定电流IS，IGBT管的电压VIGBT取值为1200V、1700V、

3300V，表达式为：

IIGBT＞Is (4)

VIGBT∈{1200，1700，3300} (5)

步骤3、根据所述步骤2确定的IGBT管的型号，确定MC模块(7)的数量N、直流侧电容C的容值C、直流侧电容C的电压UC，具体公式如下：

4.根据权利要求2所述的一种MMC型高压直流输电HVDC直流侧供电系统，其特征在于，所述模块单元直流侧供电电源(3)具体结构为：包括3级依次连接的固定占空比DC/DC模块(4)，每级固定占空比DC/DC模块(4)的正输出端均连接二极管(D1)后连接至结点(B)，每级固定占空比DC/DC模块(4)的负输出端均连接至结点(C)，所述结点(B)和结点(C)连接至直流母线(5)上，结点(B)和结点(C)之间的直流母线(5)上还连接有电容(C2)，所述电容(C2)的两端连接至传统DC/DC模块(6)。

5.根据权利要求4所述的一种MMC型高压直流输电HVDC直流侧供电系统，其特征在于，所述模块单元直流侧供电电源(3)的设计功率PK的计算步骤具体如下：步骤a、根据所述步骤2中确定的IGBT管型号，确定IGBT管的参数：Eon，Eoff，Ed，Vce，fsw，Inom，Vf和工作状态d，然后依据确定的IGBT管的参数和工作状态d计算IGBT管总损耗PIGBT和MC模块(7)的损耗PH，具体如下：IGBT管的开关损耗为：

Psw＝fsw×(Eon+Eoff)×Is/Inom (9)

IGBT管的导通损耗为：

PconG＝Vce×Is×d (10)

IGBT管内部反并联二极管的开关损耗为：

Pd＝fsw×Ed×Is/Inom (11)

IGBT管内部反并联二极管的导通损耗为：

Pcond＝Vf×Is×(1-d) (12)

IGBT管的总损耗PIGBT为：

PIGBT＝Psw+PconG+Pd+Pcond (13)

MC模块(7)的混合损耗为：

Ph＝2×(Psw+Pd) (14)

MC模块(7)的总损耗为：

PH＝2×PIGBT (15)

步骤b、根据所述步骤a中MC模块(7)的总损耗PH和所述风扇(10)的能效比 计算MC模块(7)旁的风扇(10)的实际功耗PF，具体如下：步骤c、根据MC模块(7)的总损耗PH和风扇(10)的实际功耗PF，以及系统中其它损耗Pother，计算模块单元直流侧供电电源(3)的设计功率PK，具体如下：PK＝PF+Pother (17)

步骤d：根据模块单元直流侧供电电源(3)的设计功率PK和MC模块(7)的混合损耗(Ph)，判断模块单元直流侧供电电源(3)的电压调整能力是否满足要求，具体如下：如果PK>＝Ph,则说明模块单元直流侧供电电源(3)满足电压调整的要求，PK保持不变；

如果PK

6.根据权利要求5所述的一种MMC型高压直流输电HVDC直流侧供电系统，其特征在于，所述步骤a中IGBT管的工作状态d＝0.8。

7.根据权利要求5所述的一种MMC型高压直流输电HVDC直流侧供电系统，其特征在于，所述步骤b中风扇(10)的能效比

8.根据权利要求5所述的一种MMC型高压直流输电HVDC直流侧供电系统，其特征在于，所述步骤c中系统的其它损耗Pother＝20W～50W。

9.根据权利要求4所述的一种MMC型高压直流输电HVDC直流侧供电系统，其特征在于，所述每级固定占空比DC/DC模块(4)的具体结构为：包括依次连接的变压器(T)和mos管(11)，所述变压器(T)的次级线圈两端分别连接二极管(D2)、二极管(D3)后连接至结点D，所述变压器(T)的负输出端与结点D之间连接有电容C3，所述电容C3的正电压端连接至所述二极管D1，所述电容C3的负电压端连接至所述结点(C)，所述模块单元直流侧供电电源(3)内的第二级固定占空比DC/DC模块(4)的输入端与和模块单元直流侧供电电源(3)对应连接的MC模块(7)的直流侧电容(C)的两端连接，所述模块单元直流侧供电电源(3)内的第一级固定占空比DC/DC模块(4)的输入端与所述模块单元直流侧供电电源(3)对应连接的MC模块(7)的上一级MC模块(7)的直流侧电容(C)的两端连接，所述模块单元直流侧供电电源(3)内的第三级固定占空比DC/DC模块(4)的输入端与所述模块单元直流侧供电电源(3)对应连接的MC模块(7)的下一级MC模块(7)的直流侧电容(C)的两端连接。

10.根据权利要求9所述的一种MMC型高压直流输电HVDC直流侧供电系统，其特征在于，所述模块单元直流侧供电电源(3)的内部参数具体计算如下：第一级固定占空比DC/DC模块(4)的输出电压U1dc＝200V、功率P1dc＝PK、变压器变比二极管(D1)的电压UD＝250V、电流 中间直流母线电容(C2)的电压UC2＝U1dc、容量CC2＝100uF，

传统DC/DC模块(6)输出电压U2dc＝15V、功率P2dc＝PK、变压器变比
