专利号: 2015103737546
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

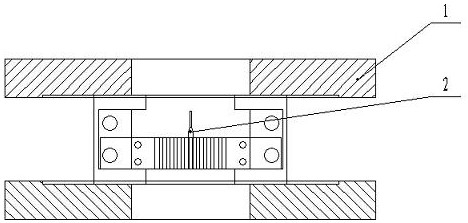

1.一种用于钻头珩磨的夹持装置,其特征在于:包括工件左装夹(6)、工件右装夹(7)、左固定座(3)、右固定座(8)和两个磨料过渡盘(1),所述工件左装夹(6)与工件右装夹(7)相互贴合且工件左装夹(6)与工件右装夹(7)间设有用于装夹待加工钻头(2)的尾柄的装夹槽,所述工件左装夹(6)的左侧设有左固定块,所述工件右装夹(7)的右侧设有右固定块,所述工件左装夹(6)、工件右装夹(7)、左固定块和右固定块的左右两端均设有螺钉孔,所述工件左装夹(6)、工件右装夹(7)、左固定块和右固定块通过穿过所述螺钉孔的圆柱螺钉(4)固定为一体;所述工件左装夹(6)和工件右装夹(7)上位于所述装夹槽两侧的位置还设有对称分布的轴孔,所述工件左装夹(6)和工件右装夹(7)通过穿过所述轴孔的装夹螺钉(5)夹紧;所述两个磨料过渡盘(1)固定在所述左固定座(3)和右固定座(8)的上下两端,所述两个磨料过渡盘(1)上设有用于磨料流体介质流通的通孔,所述两个磨料过渡盘(1)与左固定座(3)和右固定座(8)形成上下连通的内腔,待加工钻头(2)的头部位于所述内腔的内部;所述两个磨料过渡盘(1)上的通孔分别连接两个挤压缸。

2.根据权利要求1所述的一种用于钻头珩磨的夹持装置,其特征在于:所述装夹槽设有至少三个。

3.根据权利要求1所述的一种用于钻头珩磨的夹持装置,其特征在于:所述两个磨料过渡盘(1)的外部还套装有用于密封整个装置的外壳。

4.根据权利要求1所述的一种用于钻头珩磨的夹持装置,其特征在于:所述圆柱螺钉(4)为M8×30的内六角圆柱螺钉。

5.根据权利要求1所述的一种用于钻头珩磨的夹持装置,其特征在于:所述装夹螺钉(5)为M4×10的内六角圆柱螺钉。
