专利号: 201510373813X
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

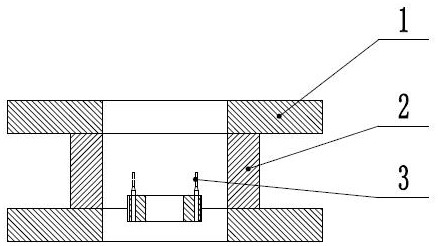

1.一种用于钻头挤压珩磨的圆周式夹持装置,其特征在于:包括两个磨料过渡盘(1)、中间装夹(2)、圆周式装夹(5)和钻头装夹块(6),所述中间装夹(2)为内设通孔的圆柱套筒,两个磨料过渡盘(1)分别固定在中间装夹(2)的上下两端,两个磨料过渡盘(1)与中间装夹(2)形成上下连通的用于粘性磨料上下流动的内腔;所述圆周式装夹(5)设在所述内腔中,所述圆周式装夹(5)四周设有至少三个用于钻头(3)装夹的方形凹槽,所述方型凹槽内设有半圆形的钻头安装内半槽,每个所述方型凹槽内均固定有钻头装夹块(6),所述钻头装夹块(6)上设有与所述钻头安装内半槽相对应的钻头安装外半槽,所述钻头安装内半槽与所述钻头安装外半槽共同构成钻头安装槽,每个所述钻头装夹块(6)通过螺钉(4)固定在圆周式装夹(5)上并通过螺钉(4)将钻头(3)固定在钻头安装槽内;所述圆周式装夹(5)的四周设有四根固定条,圆周式装夹(5)通过四根固定条固定在下端的磨料过渡盘(1)上,所述圆周式装夹(5)的中心还设有竖直方向上的用于粘性磨料流动的通孔。

2.根据权利要求1所述的一种用于钻头挤压珩磨的圆周式夹持装置,其特征在于:所述方型凹槽设有三个。

3.根据权利要求1所述的一种用于钻头挤压珩磨的圆周式夹持装置,其特征在于:所述两个磨料过渡盘(1)的外部还套装有用于密封整个装置的外壳。

4.根据权利要求1所述的一种用于钻头挤压珩磨的圆周式夹持装置,其特征在于:所述固定钻头装夹块(6)和圆周式装夹(5)的螺钉(4)为M4×10的内六角圆柱头螺钉(4)。
