专利号: 2015103766892
申请人: 厦门美图移动科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

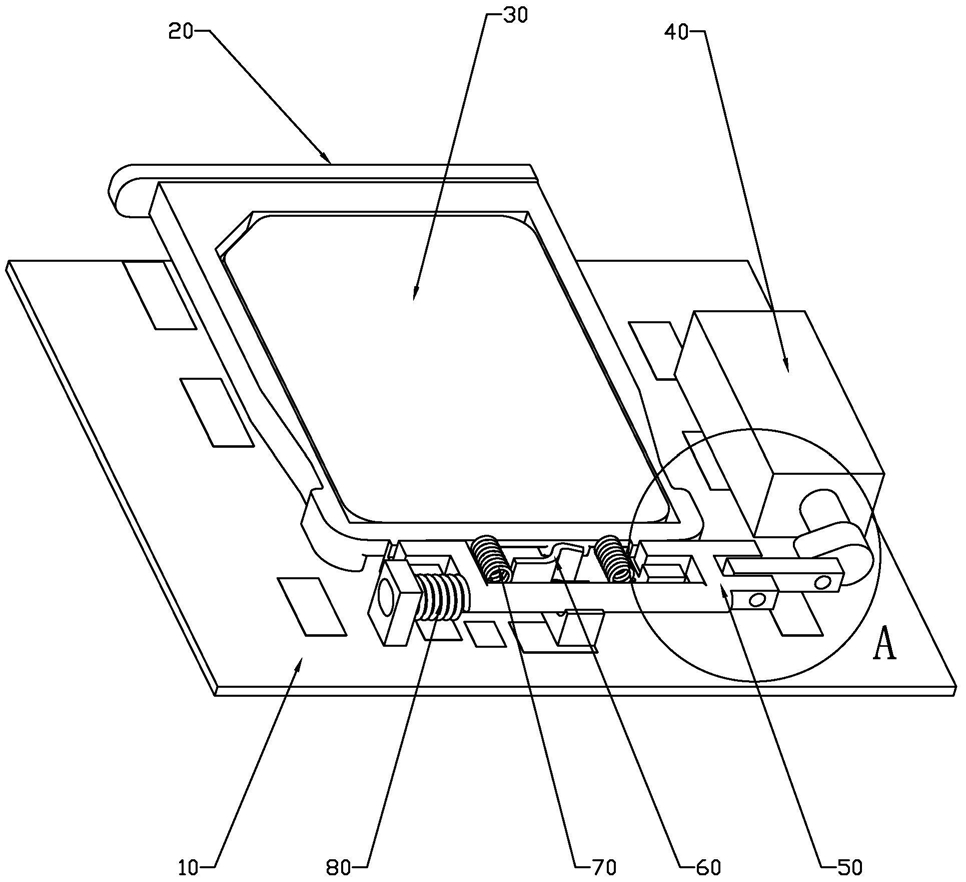

1.一种软件驱动自动弹出的SIM卡座,包括底座(10)和容纳SIM卡(30)的卡托(20),卡托(20)活动设置在底座(10)上,其特征在于,所述的底座(10)上还设有驱动装置(40)、推杆组件(50)、检测装置(60);

软件接收到弹出卡托(20)的指令时,驱动装置(40)根据弹卡指令输出动力并驱动所述的推杆组件(50)从与卡托(20)锁定状态运动至与卡托(20)解锁状态,所述的推杆组件(50)与卡托(20)之间设有径向弹簧(80),推杆组件(50)解锁后在径向弹簧(80)的作用力下弹出卡托(20);

检测装置(60)检测到SIM卡(30)插入时,驱动装置(40)根据插卡指令输出动力并驱动所述的推杆组件(50)从与卡托(20)解锁状态运动至与卡托(20)锁定状态。

2.根据权利要求1所述的软件驱动自动弹出的SIM卡座,其特征在于:所述的驱动装置(40)包括固定连接的驱动轴(41)和凸轮头(42),所述的凸轮头(42)与推杆组件(50)的一端枢接,且在推杆组件(50)的另一端还设有轴向弹簧(70),弹卡时推杆组件(50)在轴向弹簧(70)和凸轮头(42)的共同作用下从与卡托(20)锁定状态运动至与卡托(20)解锁状态,插卡时推杆组件(50)在凸轮头(42)的作用下从与卡托(20)解锁状态运动至与卡托(20)锁定状态并压缩轴向弹簧(70)。

3.根据权利要求2所述的软件驱动自动弹出的SIM卡座,其特征在于:所述的推杆组件(50)设有卡勾(53),所述的卡托(20)设有卡槽(21),推杆组件(50)与卡托(20)锁定时,卡勾(53)插入卡槽(21);推杆组件(50)与卡托(20)解锁时,卡勾(53)与卡槽(21)相脱离。

4.根据权利要求2或3所述的软件驱动自动弹出的SIM卡座,其特征在于:所述的推杆组件(50)包括第一推杆(51)和第二推杆(52),第一推杆(51)的一端与第二推杆(52)枢接,第一推杆(51)的另一端与凸轮头(42)枢接,并在第二推杆(52)设置用于锁定推杆组件(50)的卡勾(53)。

5.根据权利要求1或2或3所述的软件驱动自动弹出的SIM卡座,其特征在于:所述的检测装置(60)为检测弹片,当卡托(20)弹出时检测弹片与卡托(20)相分离,当卡托(20)插入时检测弹片与卡托(20)相接触。

6.根据权利要求1或2或3所述的软件驱动自动弹出的SIM卡座,其特征在于:所述的推杆组件(50)设有两个卡勾(53),所述的卡托(20)在对应位置分别设有两个卡槽(21)。

7.根据权利要求1或2或3所述的软件驱动自动弹出的SIM卡座,其特征在于:所述的径向弹簧(80)设有两个,并对称顶抵在卡托(20)上。

8.一种终端装置,其特征在于,该终端装置包括权利要求1至7任一项所述的SIM卡座,还包括显示在终端屏幕上供用户操作进行弹出卡托(20)的指令模块,指令模块检测用户的操作行为并向所述的驱动装置(40)发出弹卡指令。
