1.应用于染料废水处理的Ce掺杂球形ZnO光催化剂的制备方法，其特征在于：由以下步骤实现：

步骤一：在250mL的烧杯中依次加入1.00～1.20g六水合硝酸锌、0.55～0.60g六亚甲基四胺、0.25～0.28g柠檬酸钠、0.01～0.04g六水合硝酸铈和200mL蒸馏水，机械搅拌0.5～

1h，然后用氨水调节体系pH为11；

步骤二：将步骤一得到的混合溶液先转移到聚四氟乙烯内衬的微波水热罐中，填充比

50%，然后放入微波消解仪反应；反应温度140～170℃，微波功率600～800W，保温反应时间2～3h；反应结束后，取出水热罐；

步骤三：将步骤二得到的混合液离心并分别用蒸馏水和无水乙醇洗涤离心得到的沉淀物，沉淀物置于60～80℃真空烘箱中反应8～12h，即得到Ce掺杂球状ZnO光催化剂。

2.如权利要求1所述的应用于染料废水处理的Ce掺杂球形ZnO光催化剂的制备方法制得的光催化剂。

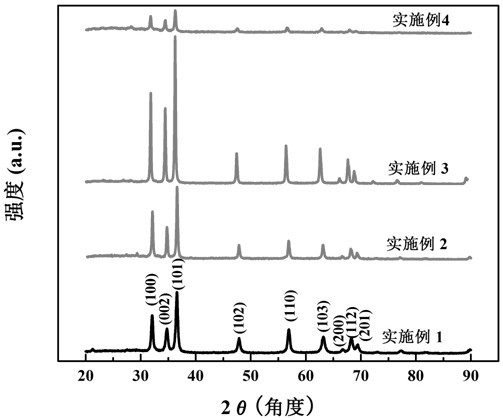

3.如权利要求2所述的应用于染料废水处理的Ce掺杂球形ZnO光催化剂，其特征在于：Ce掺杂球形ZnO光催化剂的形貌呈球状结构，球状结构由平均直径10～20nm的纳米球自组装而成。
