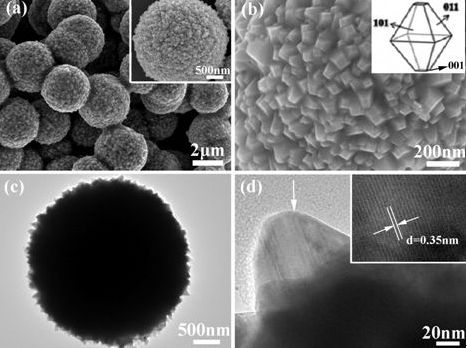

1.一种分等级多孔二氧化钛微球，其特征在于，所述分等级多孔二氧化钛为实心微球状结构，其直径为2-5μm，所述分等级多孔二氧化钛微球由截角八面体纳米晶组装而成，其截角八面体纳米晶粒径为50-100nm，其中，并且暴露锐钛矿相顶面的高能{001}晶面以及与{001}相邻的{101}晶面和{011}晶面，且{101}晶面与{011}晶面相邻，比表面积为20m2g-1，所述分等级多孔二氧化钛微球具有分等级多孔结构，其孔径分布在5-20nm。

2.一种权利要求1所述的一种分等级多孔二氧化钛微球的制备方法，包括水热法，其特征在于，首先将硫酸钛、尿素、乙二胺四乙酸二钠和氟化铵按摩尔比1：4-8：1-2：2-4放入聚四氟乙烯高压釜内胆中，然后加入去离子水至内胆填充度为70％，搅拌2-4h得到白色乳状液；将高压釜放入鼓风干燥箱中，设定反应温度为180℃，保温时间15h；待反应完毕，高压釜自然冷却后，取出反应产物，用去离子水和无水乙醇反复洗涤至水溶液呈中性，最后将产物放入烘箱在70℃下干燥2-10h，即得最终产物。

3.一种权利要求1所述的一种分等级多孔二氧化钛微球的应用，其为气体传感领域，其特征在于，气体传感器件的构筑方法如下：采用旁热式气体传感器件结构，制作过程主要由衬底清洗、气敏材料涂覆和器件老化三步骤构成，其中衬底的清洗主要是将衬底依次放入注有乙醇、丙酮和去离子水的烧杯中，然后通过超声过程清除衬底表面的杂质，待清洗干净后，烘干待用，气敏材料涂覆就是将分等级多孔二氧化钛微球粉体与去离子水以质量比为

2:1的比例混合研磨成粘稠状的浆料，用敏感刷将气敏浆料均匀地涂覆在带有两个金电极的陶瓷管上，要确保气敏浆料覆盖整个电极，待气敏浆料干燥后，将Ni-Cr合金加热丝放入到陶瓷管内部作为加热电极，然后将信号电极Pt引线焊接到测试基座上制成气体传感器件，器件老化即是在320℃下放置24h。

4.根据权利要求3所述的一种分等级多孔二氧化钛微球的应用，其特征在于，目标气体为丙酮。
