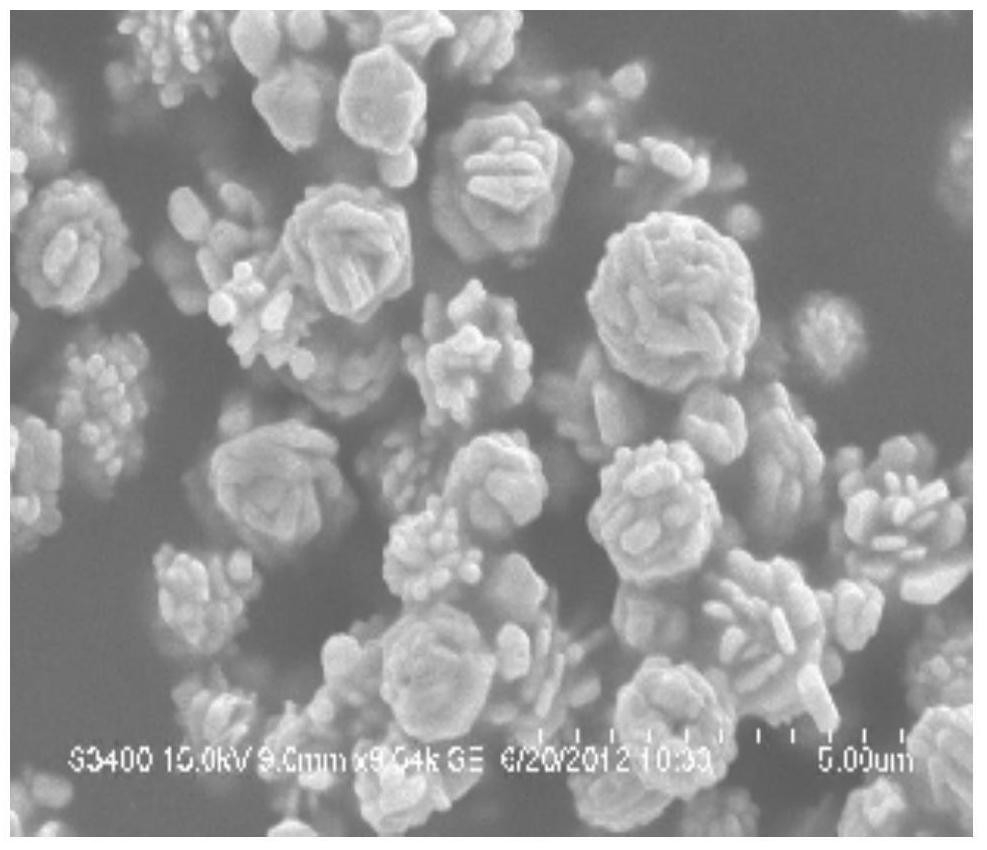

1.一种花状银微米颗粒的合成方法，其特征在于包括以下步骤：

①分别称取抗坏血酸固体粉末和硝酸银晶体，将其分别溶解在去离子水中后待用；配置的抗坏血酸溶液的浓度为0.5 mol/L～0.70mol/L，配置的硝酸银溶液的浓度为0.5 mol/L～0.75mol/L；

②将步骤①配置的抗坏血酸溶液加入硝酸银溶液中，加毕立即向混合溶液中加入已经清洗干净的不锈钢片，不锈钢片剪成碎片后加入；不锈钢片的加入量为每20mL反应溶液中加入0.1g～5g；抗坏血酸与硝酸银的摩尔比为0.8～1.2∶1；不锈钢片加入后对反应物料磁力搅拌180min～360min ，反应结束，反应温度为20℃～40℃；

③将步骤②反应结束后的物料中的不锈钢片取出后离心分离，沉淀洗涤后干燥得到花状银微米颗粒；其中沉淀洗涤后在氮气氛围50℃下干燥。

2.根据权利要求1所述的花状银微米颗粒的合成方法，其特征在于：步骤②不锈钢片加入后对反应物料磁力搅拌的同时用微型泵向反应物料中通入空气。

3.根据权利要求2所述的花状银微米颗粒的合成方法，其特征在于：步骤②加入的不锈钢片为201、202、301、304、316、631、321、430或410不锈钢片。
