1.一种纳米Bi2Ti2O7粉体的制备方法，包括下述步骤：步骤一：

称量一定量Bi(NO3)3·5H2O放入干燥的烧杯中，向其中加入乙酸酐，静置3～4h，使Bi(NO3)3·5H2O完全溶解，溶液浓度为0.5～1.0mol/L；该溶液记为A；

步骤二：

称取一定量的钛酸四丁酯溶于乙二醇中，溶液浓度为0.1～0.3mol/L，并向溶液中加入冰乙酸，使溶液pH值为5；该溶液记为B；

步骤三：

将溶液A加入到溶液B中，混合搅拌5～8h得到前驱液；

步骤四：

将步骤三中的前驱液放入烘箱中，烘箱温度设置为80℃，5h后得到白色的凝胶，继续干燥24h后得到干燥的前驱粉体；

步骤五：

对步骤四中的前驱粉体进行煅烧处理，以3℃/min的速度升温至500～650℃，保温

3～6h，然后随炉冷却，从而得到纳米Bi2Ti2O7粉体。

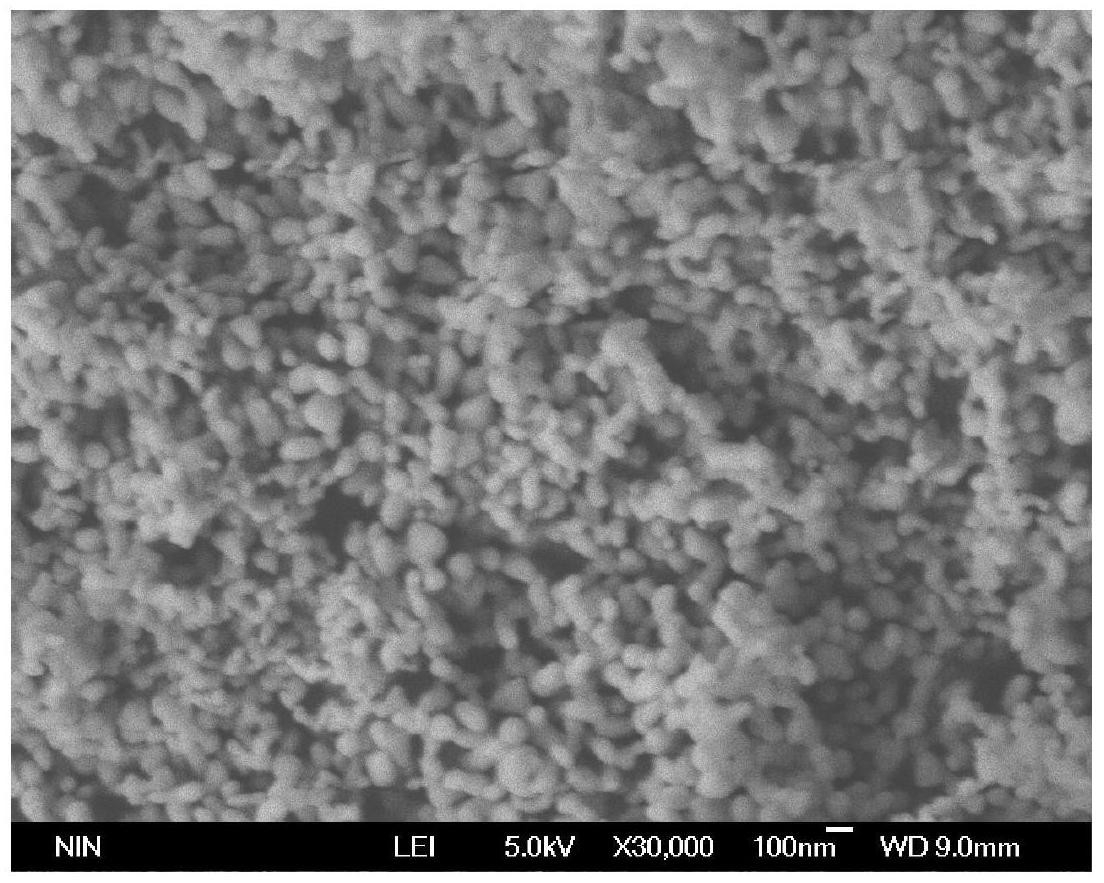

2.根据权利要求1所述的一种纳米Bi2Ti2O7粉体的制备方法，所述的纳米Bi2Ti2O7粉体粒径50～100nm。
