1.一种花簇状Li2Si2O5粉体的制备方法，其特征在于，包括下述步骤：步骤一：

将正硅酸乙酯(Si(OC2H5)4)加入一定量的去离子水中，浓度为0.1～1.0mol/L，得到A溶液；向A溶液中滴入盐酸，使pH值为0.5～2，60～70℃加热，并快速搅拌0.5～1h，使正硅酸乙酯充分水解，得到正硅酸乙酯溶液；

步骤二：

将LiOH·2H2O加入一定量的去离子水中，浓度1～3mol/L，搅拌至溶解，得到LiOH·2H2O溶液；

步骤三：

将步骤二中LiOH·2H2O溶液加入到步骤一中的正硅酸乙酯溶液中，搅拌混合均匀，得到混合溶液；混合溶液中，Li和Si的摩尔比为(1～2.5):1；

步骤四：

将步骤三中的混合溶液转入水热反应釜中，于150～200℃反应10～30h；待反应结束冷却至室温后，收集产物；

步骤五：

将步骤四中的水热反应所得产物直接放入80℃烘箱中干燥24h，使水分挥发完全，得到粉体；

步骤六：

将步骤五干燥后的粉体放入氮气炉中煅烧，煅烧条件为，以3℃/min的速度将炉温从室温升至350℃，保温3h后，再以3℃/min升温至600～800℃，保温3～10h；反应结束后，随炉冷却，得到Li2Si2O5粉体。

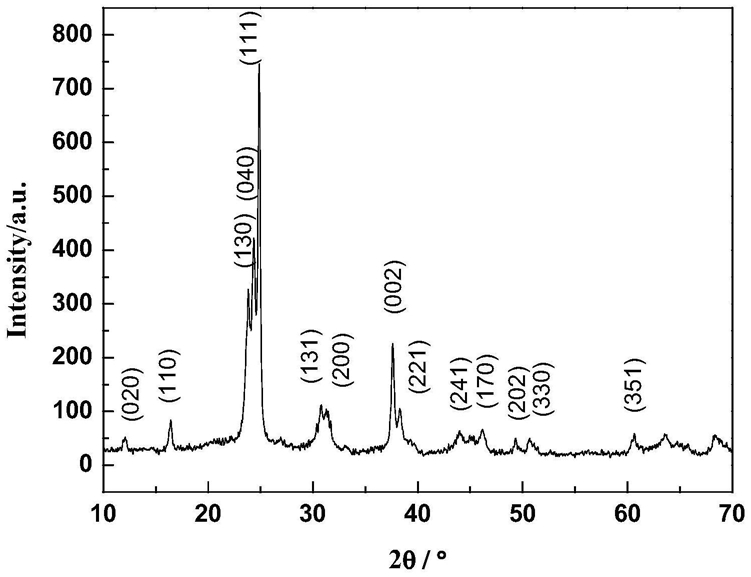

2.根据权利要求1所述的一种花簇状Li2Si2O5粉体的制备方法，其特征在于，所述的Li2Si2O5粉体颗粒呈花簇状，单个花簇的尺寸为5μm；所述的花簇由一维的晶须组装而成，单个晶须的长度为1μm，厚度为50nm。

3.根据权利要求1所述的一种花簇状Li2Si2O5粉体的制备方法，其特征在于，所述的步骤三中的Li和Si的总浓度为0.1～0.5mol/L。
