1.一种酞菁聚合物的制备方法，其特征在于，包括以下步骤：

1)合成不对称羟基金属铟酞菁化合物(Ⅱ)，其缩写式为：HO-Pc-InCl，结构式为：

2)制备酞菁聚合物(X1)，在有机溶剂存在的条件下，将环氧树脂胶粘剂单体(Ⅰ)、不对称羟基金属铟酞菁化合物(Ⅱ)按1：2配比进行接枝聚合反应，制得酞菁聚合物(X1)，其中环氧树脂胶粘剂单体(Ⅰ)的结构式为：酞菁聚合物(X1)的结构式为：

所述R的结构式为：

-CH2-O-CH2-HC2-O-CH2-

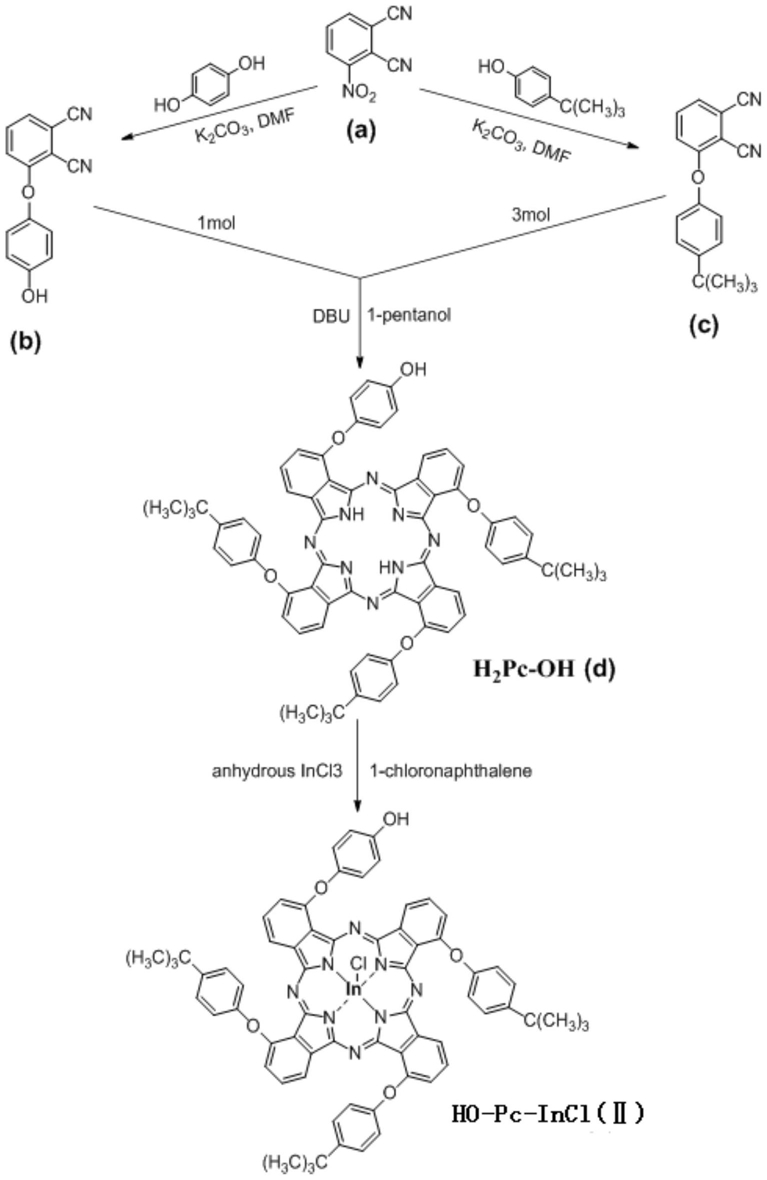

2.根据权利要求1所述的一种酞菁聚合物的制备方法，其特征在于，所述步骤1)具体按照以下方案实施：①将3-对羟基苯氧基苯二腈及3-对叔丁苯氧基苯二腈进行交叉缩合，制得单羟基不对称酞菁化合物(Ⅲ)、二羟基不对称酞菁化合物、三羟基不对称酞菁化合物、四羟基对称酞菁化合物；

②采用柱层析分离法将步骤①制得的单羟基不对称酞菁化合物(Ⅲ)、二羟基不对称酞菁化合物、三羟基不对称酞菁化合物、四羟基对称酞菁化合物进行分离，分离出单羟基不对称酞菁化合物(Ⅲ)；

③采用蒸镀法将步骤分离出的单羟基不对称酞菁化合物(Ⅲ)进行提纯，得到高纯度的单羟基不对称酞菁化合物(Ⅲ)，其结构式为：④将步骤③中制得的单羟基不对称酞菁化合物(Ⅲ)与无水氯化铟反应，制得不对称羟基金属铟酞菁化合物(Ⅱ)，其结构式为：

3.根据权利要求1所述的一种酞菁聚合物的制备方法，其特征在于，所述步骤2)还包括以下步骤：制备酞菁聚合物(Xn)，在有机溶剂存在的条件下，将环氧树脂胶粘剂单体(Ⅰ)、不对n n称羟基金属铟酞菁化合物(Ⅱ)、酞菁聚合物(Xn-1)按(2-2):(2-2):1配比进行接枝聚合反应，所述n为≥2的整数，当n＝2时，制得酞菁聚合物(X2)，当n＝3时，制得酞菁聚合物(X3)，当n＝4时，制得酞菁聚合物(X4)，当n＝n时，制得酞菁聚合物(Xn)，其中酞菁聚合物(X2)的结构式为：酞菁聚合物(X3)的结构式为：

酞菁聚合物(X4)的结构式为：

酞菁聚合物(Xn)的结构式为：

所述R的结构式为：

缩水甘油醚型-CH2-O-CH2-CH2-O-CH2-或缩水甘油酯型

或双酚A型

4.一种根据权利要求1～3任一所述的一种酞菁聚合物的制备方法制备的酞菁聚合物，其特征在于，该酞菁聚合物(Xn)的分子量为2500～1000，通式为：其中，n为≥2的整数，所述R的结构式为：

缩水甘油醚型-CH2-O-CH2-CH2-O-CH2-或缩水甘油酯型

或双酚A型

5.一种根据权利要求4所述的酞菁聚合物制备的光限幅器件。

6.根据权利要求5所述的一种光限幅器件，其特征在于，该光限幅器件的弹性模量为

1000～3000MPa，弯曲强度为120～150MPa，可见光透射率T≥95％。

7.一种光限幅器件的制备方法，其特征在于，包括以下步骤：

1)将酞菁聚合物、增韧剂、固化剂分别加入烧杯中，充分搅拌直至混合均匀，获得混合液体；

2)将混合液体放入真空箱中脱泡10～30min；

3)将脱泡后的混合液体以5～15ml/min的速度注入磨具后，将其放入到真空脱泡箱内脱泡10～30min；

4)于真空脱泡箱中取出磨具，常温放置4～16h后，放入温箱中40～80℃加热继续固化2～6h，缓慢冷却至室温，将固化成型聚合物从聚四氟乙烯磨具中脱模得到光限幅器件。

8.根据权利要求7所述的一种光限幅器件的制备方法，其特征在于，所述步骤1)中酞菁聚合物、增韧剂、固化剂按质量份计算，包括：酞菁聚合物100份、增韧剂5～25份、固化剂10～40份。

9.根据权利要求7或8所述的一种光限幅器件的制备方法，其特征在于，所述增韧剂为浓度为5～25％的聚砜、聚醚砜、聚酰亚胺、聚醚酰亚胺、聚醚醚酮中的一种，所述固化剂为脂肪酸酸酐。
