专利号: 2015104024353
申请人: 苏州硅果电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

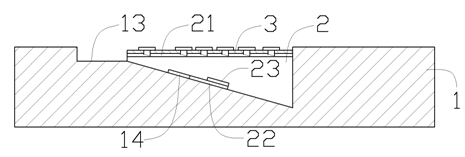

1.一种滑动隐藏键盘套件,它包括工作面板(1)、滑动键盘(2)及按键托板(3),其特征在于:所述工作面板(1)的中心位置设计有斜面与所述工作面板前后方向一致的下降楔形凹槽(11),所述下降楔形凹槽(11)的前端设计有直角面与所述工作面板前后方向一致的直角凹槽(13),所述下降楔形凹槽(11)的两侧分别设计有与所述工作面板前后方向一致的条形凹槽(12),所述下降楔形凹槽(11)的斜面设计有导向件(14);所述滑动键盘(2)的底面设计为与所述工作面板的下降楔形凹槽(11)相对应的上升楔形凸起,所述滑动键盘(2)两侧分别设计有侧孔(21),所述滑动键盘(2)底面的上升楔形凸起的斜面中心设计有沿所述工作面板(1)前后方向的滑动轨道(22),所述滑动轨道(22)的下端设计有定位件(23),所述滑动轨道(22)滑动装配在所述导向件(14)上;所述按键托板(3)滑动装配在所述滑动键盘(2)的侧孔(21)上。

2.根据权利要求1所述的滑动隐藏键盘套件,其特征在于:所述按键托板(3)的中间设计有梳子状的间隙,所述间隙的宽度与所述滑动键盘(2)上的按键的前后间隙大小一致,所述按键托板两端延长通过所述侧孔(21)置于所述条形凹槽上。

3.根据权利要求1所述的滑动隐藏键盘套件,其特征在于:所述侧孔(21)设计为矩形孔,所述侧孔(21)的上端面与所述滑动键盘(2)按键静止时下端面在同一平面,所述侧孔(21)的下端面与所述滑动键盘(2)按键孔的下端面在同一平面。

4.根据权利要求1所述的滑动隐藏键盘套件,其特征在于:所述下降楔形凹槽(11)的长度及宽度与所述滑动键盘(2)的长度及宽度相同,所述下降楔形凹槽(11)的深度设计为当所述滑动键盘(2)划入所述下降楔形凹槽内(11)时,所述滑动键盘(2)按键的上端面与所述工作面板(1)的上端面保持在同一平面的深度,所述直角凹槽(13)的长度与所述滑动键盘(2)长度相同,所述条形凹槽(12)的长度及宽度与所述按键托板(3)漏出部分的长度及宽度大小相等,所述条形凹槽(12)的深度设计为当所述滑动键盘(2)划入所述下降楔形凹槽(11)内时,所述按键托板(3)能够托起按键并且按键不能被按动的深度。

5.根据权利要求1所述的滑动隐藏键盘套件,其特征在于:所述导向件(14)及所述定位件(23)使用互相吸引的磁性材料,所述导向件(14)固定安装在所述下降楔形凹槽(11)的斜面上,所述导向件(14)位置设计在所述滑动轨道(22)的上端。
