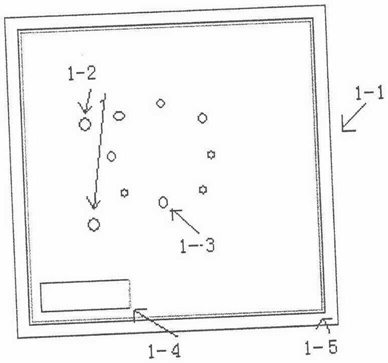

1.基于射频和红外的自动计数解码器，其特征在于，该解码器包含了天线和红外检测

模块(1)、谐振电路模块(2)、LED和蜂鸣器报警模块(3)、液晶显示模块(4)、电源模块(5)、信息处理模块(6)，其中：

天线和红外检测模块(1)用于检测扫过检测范围内的物品，如果是射频信号则将信号

传输给信息分析模块电路(10)，同时把检测到的红外信号传输给信息处理模块(6)；

信息处理模块(6)根据信息分析模块电路(10)传送的软硬标签信号和红外接收(1-1)

的信号，分析扫过的物品是有软硬标签的还是没有标签的物品，如果是无标签则把处理信号传给谐振电路模块(2)中的谐振控制模块(8)使射频检测不工作，同时通过计算把无标计数传给液晶显示模块(4)显示，如果是软硬标签物品，则直接通过计算将信息传给液晶显示模块(4)显示，把报警信息传送给LED和蜂鸣器报警模块(3)；

谐振电路模块(2)内的时钟模块芯片(7)每0.3秒对天线和红外检测模块(1)进行信号

检测，并在收到信息处理模块(6)的信号后对射频检测模块进行控制；

液晶显示模块(4)收到信息处理模块(6)的信号后，在液晶屏上显示三种不同的计数：

一是软标签计数，一是硬标签计数，一是无标签计数；

LED和蜂鸣器报警模块(3)在收到信息处理模块(6)的信号后，分别驱动LIGHT1和BELL，或LIGHT2和BELL；

电源模块(5)将18V直流电源转换为12V和5V直流电供天线和红外检测模块(1)、谐振电

路模块(2)、LED和蜂鸣器报警模块(3)、液晶显示模块(4)、信息处理模块(6)使用；

所述的天线和红外检测模块(1)包括相连的信号分析模块电路(10)、谐振控制模块电

路(8)和信息处理模块(6)，所述的天线和红外检测模块(1)中的红外检测模块采用

IRM56384(2-1)与IR333C-A(2-2)收发对管，所述的天线和红外检测模块(1)中的天线模块电路(2-3)包括电压转换模块U1，电压转换模块U1的引脚5接地，电压转换模块U1的引脚2串联电容C7后接地，天线模块电路(2-3)中的电容C5与电阻R6并联，一端与电压转换模块U1的引脚1连接，并引出输入端2-4，另一端引出输入端2-6，天线模块电路(2-3)中的电容C6与电阻R5并联，一端与电压转换模块U1的引脚3连接并引出输入端2-5，另一端接入输入端2-6，天线模块电路(2-3)中的电容C2与电阻R1并联，一端接地，另一端引出输出端2-7，天线模块电路(2-3)中的电容C3与电阻R2并联，一端接地，另一端引出输出端2-8，所述的信息处理模块(6)包括单片机(6-0)，单片机(6-0)的引脚10与电阻R64串联，电阻R64接入发射管IR333C-A的正极，单片机(6-0)的引脚15与电阻R66连接，电阻R66另一端与电容C64，电阻R69和IRM56384的1脚相连，电容C64另一端与IRM56384的2脚相连并接地，电阻R69另一端与单片机(6-0)的引脚14相连，并接入IRM56384的3脚，单片机(6-0)的引脚11、引脚12和引脚

13分别与液晶驱动芯片的引脚12、引脚11和引脚9相接，单片机(6-0)的引脚1与R23串联，接入三极管Q11的基极，三极管Q11的发射极接地，集电极接蜂鸣器(3-1)的负极，所述蜂鸣器(3-1)的正极接5V电源，单片机(6-0)的引脚2与R22串联，接入三极管Q10的基极，三极管Q10的发射极接地，集电极接串联双色LED灯(3-2)的蓝色灯的负极，单片机(6-0)的引脚16与R21串联，接入三极管Q8的基极，三极管Q8的发射极接地，集电极接串联双色LED灯(3-2)的红色灯的负极，所述串联双色LED灯(3-2)的正极接18V电源，单片机(6-0)的引脚3接时钟模块芯片(7)的引脚10和引脚12，单片机(6-0)的引脚4接谐振控制模块电路(8)的输入端8-1，单片机(6-0)的引脚5与电容C47，电阻R73和电阻R72的一端连接，电容C47和电阻R73的另一端接地，电阻R72另一端接5V电源，单片机(6-0)的引脚6与电容C14连接并接入5V电源，电容C14另一端接地，单片机(6-0)的引脚7接信号分析模块电路(10)的输出端10-4，单片机(6-

0)的引脚8接地，所述的电源模块(5)包含两级降压电路，电源转换芯片U5(5-1)和电源转换芯片U6(5-2)，所述的电源转换芯片U5(5-1)的IN脚与电阻R29、电容C22、插件电容C20的正极连接，电阻R29的另一端与插件电容C23的正极连接并接入18V直流电源，插件电容C23的负极、插件电容C20的负极、电容C22的另外一端与电源转换芯片U5(5-1)的6ND端连接并接地，电源转换芯片U5(5-1)的OUT脚输出12V直流电压，所述的电源转换芯片U6(5-2)的IN脚与电阻R30连接，电阻R30的另 外一端与插件电容C19的正极连接并接入电源转换芯片U5(5-1)的OUT脚，电源转换芯片U6(5-2)的OUT脚与电容C24和插件电容C21的正极连接并输出电压5V，电容C24的另外一端与插件电容C21的负极，插件电容C19的负极以及电源转换芯片U6(5-2)的GND脚连接并接地。

2.按照权利要求1所述的自动计数解码器，其特征在于，所述的谐振电路模块(2)包括

相连的信息分析模块电路(10)、谐振控制模块电路(8)、时钟模块芯片(7)、时钟电路2(11)、时钟电路1(12)、天线模块电路(2-3)，所述的时钟模块芯片(7)的引脚7接地，时钟模块芯片(7)的引脚14接5V电源，时钟模块芯片(7)的引脚6与引脚9连接，时钟模块芯片(7)的引脚8串联电容C12接入时钟电路2(11)的引入线1，时钟模块芯片(7)的引脚11串联电容C13接入时钟电路1(12)的引入线1，时钟模块芯片(7)的引脚1与引脚2短接并与电阻R67，晶振Y和电容C48的一端相连，电容C48的另一端接地，时钟模块芯片(7)的引脚3，引脚4，引脚5，引脚11短接并与电阻R67和晶振Y另一端相连，和电容C49的一端相连，电容C49的另一端接地，所述的时钟电路2(11)的引出线2与电阻R17和场效应管Q3的G极连接，电阻R17另一端接地，场效应管Q3的S极串联电阻R9接地，场效应管Q3的D极接天线模块电路(2-3)的输入端2-4，所述的时钟电路1(12)的引出线2与电阻R18和场效应管Q4的G极连接，电阻R18另一端接地，场效应管Q3的S极串联电阻R10接地，场效应管Q3的D极接天线模块电路(2-3)的输入端2-5，所述的谐振控制模块电路(8)的输出端8-2与天线模块电路(2-3)的输入端2-6连接，所述的信号分析模块电路(10)的输入端10-1连接天线模块电路(2-3)的输出端2-7，信号分析模块电路(10)的输入端10-2连接天线模块电路(2-3)的输出端2-8。

3.按照权利要求1所述的自动计数解码器，其特征在于，所述的液晶显示模块(4)包含

液晶驱动芯片(4-1)和液晶显示屏(4-2)，所述的液晶驱动芯片(4-1)的引脚13接地，液晶驱动芯片(4-1)的引脚16与电阻R15连接，电阻R15的另一端与电容C14、液晶驱动芯片(4-1)的引脚17以及5V电源连接，电容C14的另一端接地，液晶驱动芯片(4-1)的引脚21，22，23，24，

45，46，47，48，1，2，3，4，5，6，7，8分别对应与液晶显示屏(4-2)的引脚1，2，3，4，5，6，7，8，9，

10，11，12，13，14，15，16相连接。
