专利号: 2015104058788
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

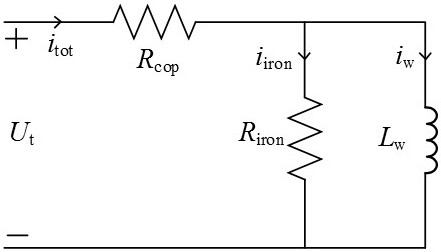

1.一种计及铁损耗的开关磁阻电机相电感估测方法,其特征在于:对开关磁阻电机相绕组注入电压脉冲,使开关磁阻电机相绕组响应产生电流脉冲,通过电流传感器检测相绕组响应产生的电流脉冲峰值,只需检测电流脉冲上升时间值和下降时间值;用电压传感器检测注入电压脉冲电压值、注入电压脉冲向开关磁阻电机相绕组注入充电阶段在功率开关上的总压降值和放电阶段在续流二极管上的总压降值,即可计算出计及铁损耗的开关磁阻电机相电感值,具体步骤如下:(1)对开关磁阻电机相绕组注入电压值为US的电压脉冲,使开关磁阻电机相绕组响应产生电流脉冲峰值为ΔI的电流脉冲;

(2)用电流传感器检测开关磁阻电机相绕组响应产生的电流脉冲峰值为ΔI,检测电流脉冲峰值ΔI的上升时间值Δt1和电流脉冲峰值ΔI的下降时间值Δt2;

(3)用电压传感器检测注入电压脉冲的电压值US,并用电压传感器检测注入电压脉冲向开关磁阻电机相绕组注入充电阶段在功率开关上的总压降值UΔT,通过电压传感器检测放电阶段在续流二极管上的总压降值UΔD,(4)由下式:

即可计算出计及铁损耗的开关磁阻电机相电感值Lw。
