专利号: 2015104099839
申请人: 鲁杨
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

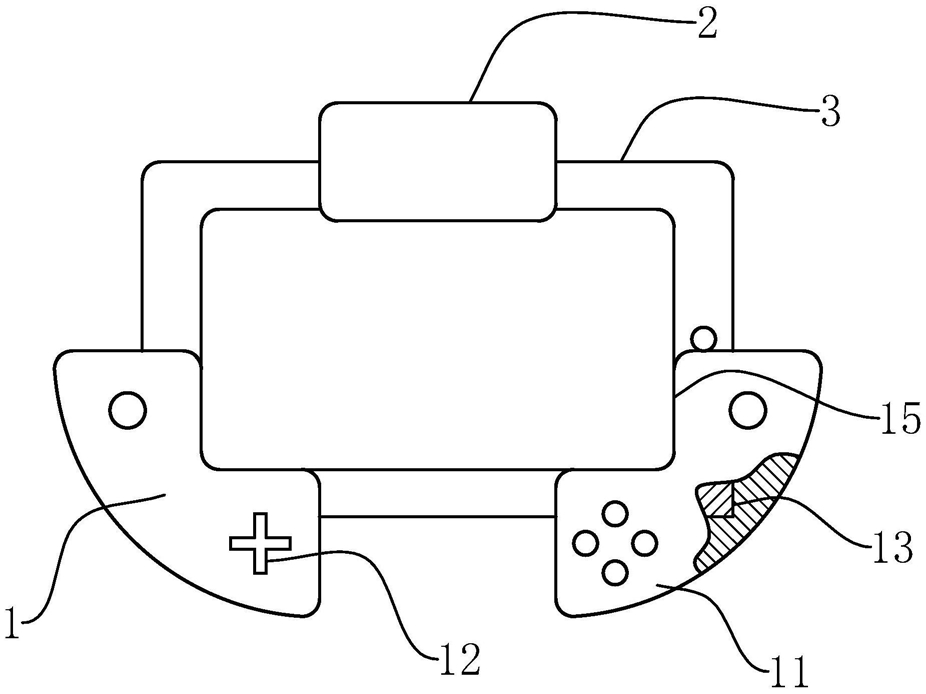

1.一种便携式手机游戏手柄,包括均设有操作按键(12)的左握把(1)和右握把(11),其特征在于:所述的左握把(1)和右握把(11)上均设有呈L形的凹槽(13),还包括固定块(2),所述的固定块(2)上设有条形槽(21),所述的左握把(1)和右握把(11)分别通过对应凹槽(13)卡在手机(3)的左下角和右下角上,所述的固定块(2)通过条形槽(21)卡在手机(3)左上角和右上角之间的中心位置,左握把(1)和固定块(2)之间通过弹性绳一(4)连接,右握把(11)和固定块(2)之间通过弹性绳二(5)连接,所述的弹性绳一(4)一端和弹性绳二(5)一端均连接在条形槽(21)上,弹性绳一(4)另一端和弹性绳二(5)另一端分别连接在左握把(1)和右握把(11)对应的凹槽(13)内,且所述的操作按键(12)在手机(3)正面上,弹性绳一(4)和弹性绳二(5)在手机(3)背面上,所述的左握把(1)和右握把(11)上分别设有呈L形的缺口(15),所述的固定块(2)能通过收缩弹性绳一(4)和弹性绳二(5)置于左握把(1)和右握把(11)对应的缺口(15)内并使左握把(1)和右握把(11)相互抵靠。

2.根据权利要求1所述的一种便携式手机游戏手柄,其特征在于:左握把(1)外壁和右握把(11)外壁均呈圆弧形,且所述的左握把(1)和右握把(11)能通过固定块(2)组合形成呈半圆形的握把。

3.根据权利要求2所述的一种便携式手机游戏手柄,其特征在于:所述的固定块(2)内设有可充电电池,且所述的可充电电池能为所述的手机(3)、左握把(1)和右握把(11)供电。

4.根据权利要求3所述的一种便携式手机游戏手柄,其特征在于:所述的左握把(1)和右握把(11)通过无线或蓝牙方式与手机(3)连接。

5.根据权利要求4所述的一种便携式手机游戏手柄,其特征在于:操作按键(12)分别设在左握把(1)正面和右握把(11)正面上,固定块(2)背面、左握把(1)背面和右握把(11)背面均设有橡胶软垫(14)。
