专利号: 2015104099947
申请人: 鲁杨
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

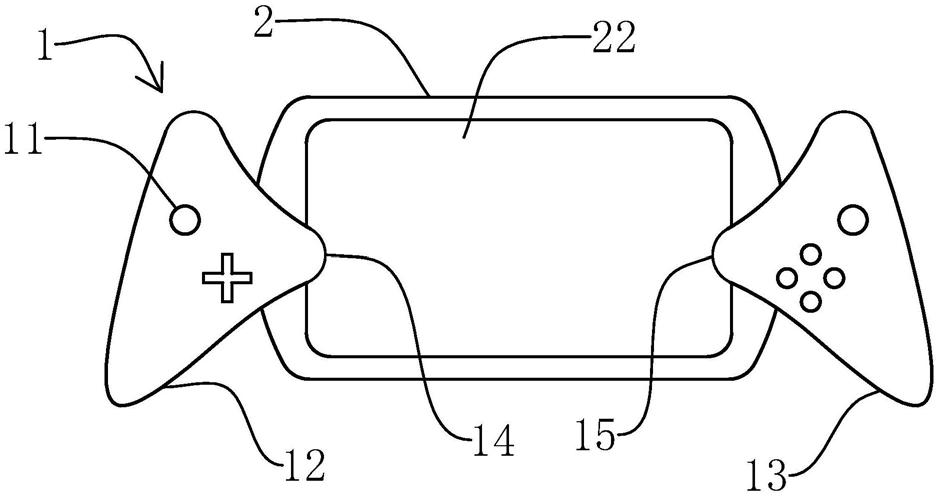

1.一种易用手机游戏手柄,包括带有操作按键(11)的握把(1),其特征在于:所述的握把(1)包括独立设置的左握把(12)和右握把(13),还包括手机壳(2)和底板(3),所述的手机壳(2)与底板(3)之间通过转动件一(21)可转动连接,所述的手机壳(2)反向底板(3)的一侧设有用于容纳手机的手机槽(22),所述的左握把(12)和右握把(13)上分别设有左凹槽和右凹槽,且所述的左握把(12)和右握把(13)分别通过左凹槽和右凹槽置于手机壳(2)和底板(3)的两侧,且左握把(12)和右握把(13)各通过转动件二(31)可转动的连接在底板(3)两侧,所述的左握把(12)和右握把(13)上分别设有左凸沿(14)和右凸沿(15),且能分别通过旋转左握把(12)和右握把(13)使所述的左凸沿(14)和右凸沿(15)挡在手机槽(22)的两侧或打开手机槽(22)。

2.根据权利要求1所述的一种易用手机游戏手柄,其特征在于:所述的左握把(12)和右握把(13)分别与底板(3)之间设有扭簧,且能通过旋转左握把(12)和右握把(13)扭动扭簧使左凸沿(14)和右凸沿(15)打开手机槽(22)或旋转左握把(12)和右握把(13)松开扭簧使左凸沿(14)和右凸沿(15)挡在手机槽(22)的两侧。

3.根据权利要求2所述的一种易用手机游戏手柄,其特征在于:所述的转动件一(21)和转动件二(31)为销轴。

4.根据权利要求3所述的一种易用手机游戏手柄,其特征在于:所述的手机壳(2)两侧和底板(3)两侧呈弧形。

5.根据权利要求4所述的一种易用手机游戏手柄,其特征在于:所述的左握把(12)和右握把(13)外轮廓形状相同。

6.根据权利要求5所述的一种易用手机游戏手柄,其特征在于:所述的握把(1)上设有防滑层。
