专利号: 2015104130460
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

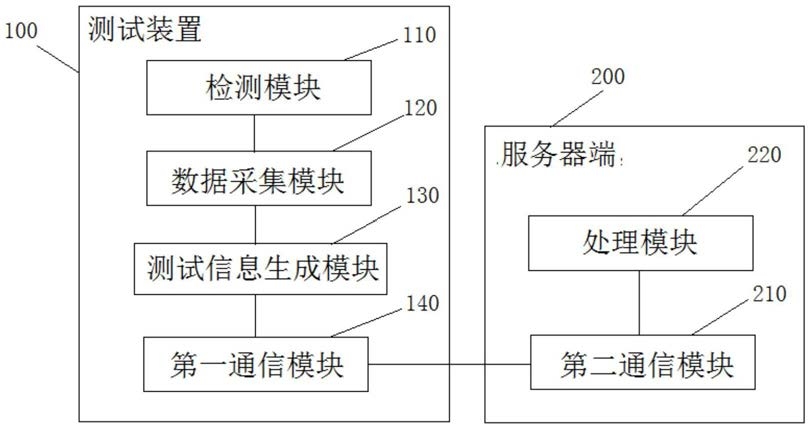

1.一种通话质量测试系统,包括测试装置和服务器端,其特征在于:所述测试装置包括依序相连的:

检测模块,用于检测终端在语音通话时是否满足测试条件;以及,当所述终端满足测试条件时发送启动通话质量测试命令;

所述检测模块包括:

网络检测单元,用于检测所述终端当前网络是否满足语音通话条件,以及,当满足语音通话条件时发送判断结果为是至控制单元;

发送次数判断单元,用于判断所述控制单元发送所述启动通话质量测试命令的发送次数是否低于第一预设阈值;以及,当所述发送次数低于所述第一预设阈值时,发送第一判断结果为是至所述控制单元;

通话时长判断单元,用于在所述终端一次语音通话结束时,统计并判断通话时长是否达到第二预设阈值;以及,当所述通话时长达到第二预设阈值时发送第二判断结果为是至控制单元;

所述控制单元,用于当接收到所述网络检测单元发送的判断结果、所述第一判断结果为以及所述第二判断结果同时为是时,发送启动通话质量测试命令;

发送次数累加单元,用于当所述控制单元发送一次启动通话质量测试命令时,累加一次所述发送次数;

数据采集模块,用于当接收到启动通话质量测试命令时采集所述终端的测试数据并发送至测试信息生成模块;所述测试数据包括语音质量信息和语音参数信息;

所述测试信息生成模块,用于根据所述测试数据生成测试信息,并发送至第一通信模块;

所述第一通信模块,用于发送所述测试信息至服务器端;

所述服务器端包括依序相连的:

第二通信模块,用于接收所述第一通信模块发送的所述测试信息并转发至处理模块;

所述处理模块,用于接收并解析所述测试信息得到所述测试数据;以及,统计所述测试数据得到通话质量测试结果;在每个信号区内,统计所有测试数据中的语音质量信息的数值,计算出当前信号区内的所有语音质量信息的平均值,通过此平均值与环境标准中语音质量信息的达标标准进行比对,即可得到在当前信号区通话质量测试结果。

2.如权利要求1所述的通话质量测试系统,其特征在于,所述数据采集模块包括:语音质量采集单元,用于采集用户输入的语音质量信息;

语音参数信息采集单元,用于采集所述终端在语音通话时的语音参数信息。

3.如权利要求2所述的通话质量测试系统,其特征在于:所述语音质量信息为根据预先设定的语音质量标准划分的不同数值;

所述语音参数信息包括IMEI、软件版本号、运营商编号、SIM卡编号、基站ID、信号强度和信号质量。

4.如权利要求1或3所述的通话质量测试系统,其特征在于,所述处理模块包括:解析单元,用于接收并解析所述第二通信单元发送的所述测试信息得到所述测试数据;

分类单元,用于按照预先设定的环境标准对存储的所述测试数据进行分类得到分类测试数据;

统计单元,用于统计所述分类测试数据中的所述语音质量信息,得到通话质量测试结果;

存储单元,用于存储所述测试数据、所述分类测试数据以及所述通话质量测试结果。

5.一种通话质量测试方法,其特征在于,应用于上述权利要求1-4任意一项所述的通话质量测试系统,所述方法包括:步骤1检测所述终端是否满足测试条件,若是,执行下一步;否则结束测试;

所述步骤1检测所述终端是否满足测试条件具体包括:步骤11检测所述终端当前网络是否满足语音通话条件,若是,执行下一步;否则,结束测试;

步骤12判断当前启动通话测试命令的发送次数是否低于第一预设阈值,若是,执行下一步;否则,结束测试;

步骤13当终端一次语音通话结束时,统计通话时长,判断所述通话时长是否达到第二预设阈值,若是,执行下一步;否则,结束测试;

步骤14发送启动通话质量测试命令,同时累加一次所述发送次数;

步骤15判断当前启动通话测试命令的发送次数是否低于第一预设阈值,若是,重复执行步骤13;否则,结束测试步骤2启动通话质量测试,采集所述终端的测试数据;所述测试数据包括语音质量信息和语音参数信息;

步骤3根据所述测试数据生成测试信息并发送至服务器;

步骤4接收并解析所述测试信息获取所述测试信息,统计所述测试数据得到通话质量测试结果;在每个信号区内,统计所有测试数据中的语音质量信息的数值,计算出当前信号区内的所有语音质量信息的平均值,通过此平均值与环境标准中语音质量信息的达标标准进行比对,即可得到在当前信号区通话质量测试结果。

6.如权利要求5所述的通话质量测试方法,其特征在于:所述语音质量信息为根据预先设定的语音质量标准划分的不同数值;

所述语音参数信息包括IMEI、软件版本号、运营商编号、SIM卡编号、基站ID、信号强度和信号质量。

7.如权利要求6所述的通话质量测试方法,其特征在于,所述步骤4具体包括:步骤41接收并解析所述第二通信单元发送的所述测试信息,得到所述测试数据并存储;

步骤42按照预先设定的环境标准对存储的所述测试数据进行分类,得到分类测试数据并存储;

步骤43统计所述分类测试数据中的所述语音质量信息,得到通话质量测试结果并存储。
