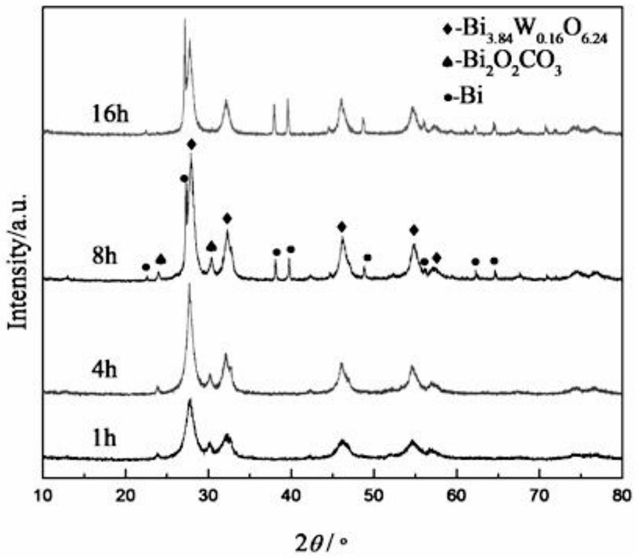

1.一种溶剂热法制备Bi2O2CO3/Bi3.84W0.16O6.24的方法，其特征在于：所述方法的具体步骤如下：将Bi(NO3)3·5H2O和Na2WO4·2H2O分别溶于相同体积的HNO3溶液和NaOH溶液中，再分别加入相同体积的乙二醇，分别配成溶液A和溶液B；其中，Bi(NO3)3·5H2O和Na2WO4·2H2O的摩尔比为5:1-5，Bi(NO3)3·5H2O与HNO3溶液的摩尔体积比为5:0.5-2mol/L，Bi(NO3)3·5H2O与乙二醇的摩尔体积比为5:10-20mol/L；磁力搅拌下将B液缓慢滴入A中，得无色透明溶液，在搅拌下用NaOH溶液调节pH至8-12，均匀搅拌半小时后，装入聚四氟乙烯内衬的水热反应釜中，于120-160℃下反应1-4h，冷却至室温，用去离子水和无水乙醇各洗涤3遍，70℃干燥6h，得到Bi2O2CO3/Bi3.84W0.16O6.24。

2.如权利要求1所述的溶剂热法制备Bi2O2CO3/Bi3.84W0.16O6.24的方法，其特征在于：Bi(NO3)3·5H2O和Na2WO4·2H2O的摩尔比为5:2.5。

3.如权利要求1所述的溶剂热法制备Bi2O2CO3/Bi3.84W0.16O6.24的方法，其特征在于：Bi(NO3)3·5H2O与HNO3溶液的摩尔体积比为5:1mol/L。

4.如权利要求1所述的溶剂热法制备Bi2O2CO3/Bi3.84W0.16O6.24的方法，其特征在于：Bi(NO3)3·5H2O与乙二醇的摩尔体积比为5:15mol/L。

5.如权利要求1所述的溶剂热法制备Bi2O2CO3/Bi3.84W0.16O6.24的方法，其特征在于：在搅拌下用NaOH溶液调节pH至11。

6.如权利要求1所述的溶剂热法制备Bi2O2CO3/Bi3.84W0.16O6.24的方法，其特征在于：于

160℃下反应1h。

7.如权利要求1所述的溶剂热法制备Bi2O2CO3/Bi3.84W0.16O6.24的方法，其特征在于：于

140℃下反应4h。

8.如权利要求1-7任一项所述的方法制备的Bi2O2CO3/Bi3.84W0.16O6.24用做光催化复合催化剂的应用。
