1.一种二硫化钨/二硫化钼复合物的制备方法，其特征在于：步骤如下：①、按如下配比准备原料

钼酸盐与硫代乙酰胺的质量比为1∶1～50；

钨酸盐与单质硫的质量比为1∶0.2～20；

钼酸盐与钨酸盐总质量与水的质量比为1∶10～2000；

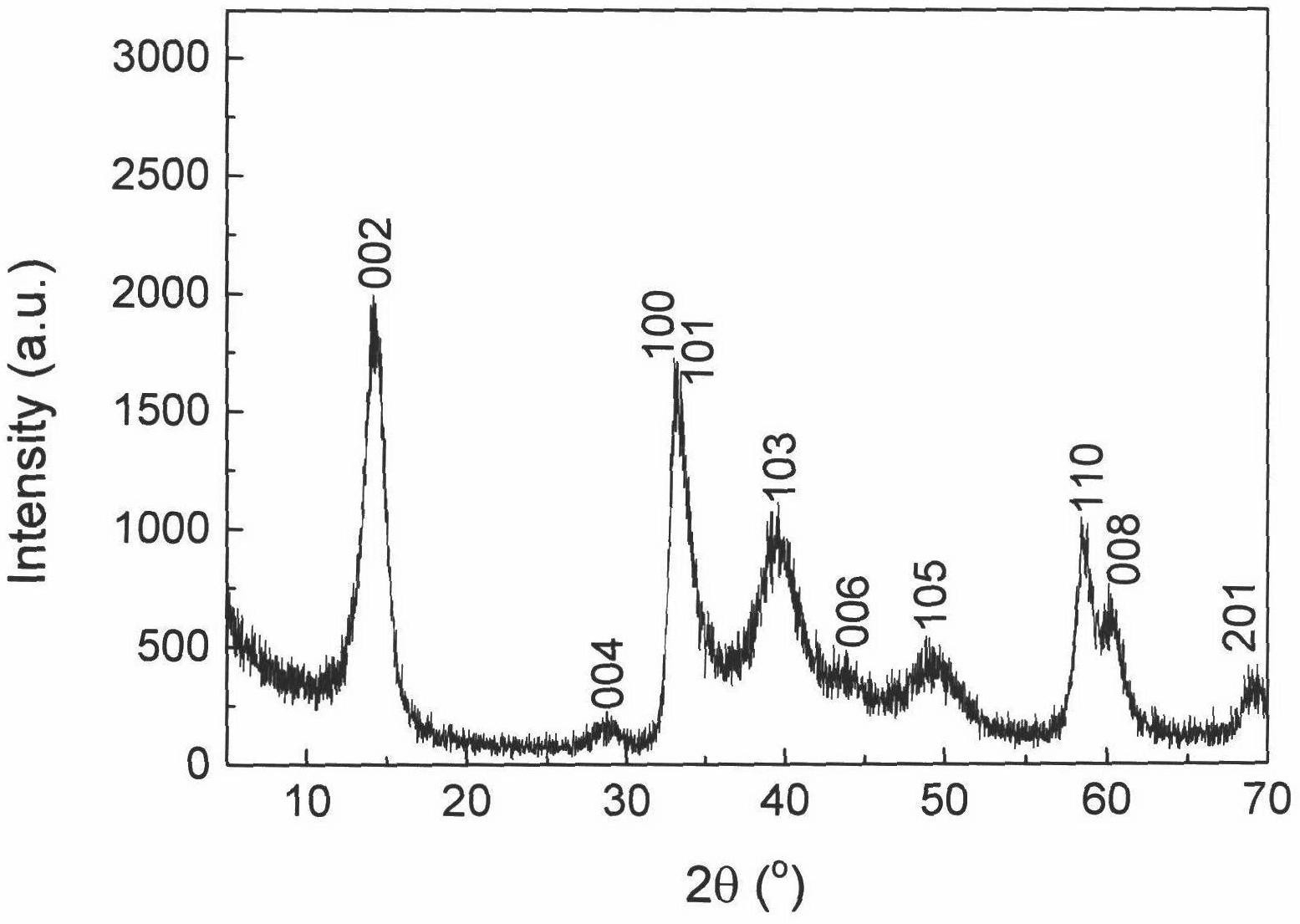

②、将硫代乙酰胺、钼酸盐、钨酸盐溶于足量的水中，加热至60～100℃，然后加入盐酸至pH值小于1，通过共沉淀反应得到硫化钼与钨酸复合物前驱体，将共沉淀前驱体过滤、洗涤与干燥后与足量的单质硫混合，然后放入N2或稀有气体保护气氛中加热硫化，接着加热煅烧脱硫，并将过量的单质硫蒸发去除，最后经冷却得到二硫化钨/二硫化钼复合物。

2.如权利要求1所述的二硫化钨/二硫化钼复合物的制备方法，其特征在于：所述钼酸盐为钼酸钠、钼酸铵和钼酸钾中至少一种。

3.如权利要求1所述的二硫化钨/二硫化钼复合物的制备方法，其特征在于：所述钨酸盐为钨酸钠、钨酸铵和钨酸钾中至少一种。

4.如权利要求1所述的二硫化钨/二硫化钼复合物的制备方法，其特征在于：加热硫化温度为250～445℃，加热硫化时间为5～200分钟。

5.如权利要求1所述的二硫化钨/二硫化钼复合物的制备方法，其特征在于：煅烧脱硫温度为446～1000℃，煅烧脱硫时间为5～200分钟。
