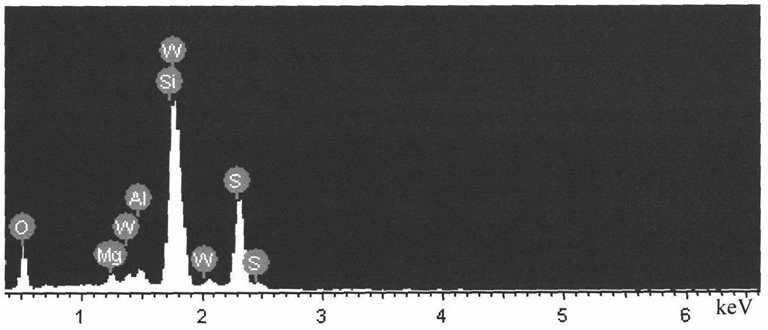

1.一种二硫化钨/凹凸棒复合物，其特征在于：本复合物由二硫化钨和凹凸棒相互分散均匀形成层状结构，复合物中二硫化钨微粒呈层片状，在二硫化钨微粒表面堆积的棒状物为凹凸棒。

2.一种如权利要求1所述二硫化钨/凹凸棒复合物的制备方法，其特征在于：利用强酸性溶液活化凹凸棒表面，同时钨酸盐与酸发生反应，生成的钨酸(水合氧化钨)沉淀与活化的凹凸棒表面作用，形成混合均匀的钨酸/凹凸棒复合物，再将该复合物与单质硫混合并加热硫化使氧化钨转变为二硫化钨，接着再加热煅烧脱硫，最后冷却获得二硫化钨/凹凸棒复合物。

3.如权利要求2所述的二硫化钨/凹凸棒复合物的制备方法，其特征在于：步骤如下：①、按如下配比准备原料

钨酸盐与凹凸棒的质量比为1∶0.01～100；

钨酸盐与单质硫的质量比为1∶0.2～20；

钨酸盐与水的质量比为1∶10～10000；

②、将钨酸盐与凹凸棒置于水中，加热至0～100℃，用盐酸调节pH值至小于或等于1，通过共沉淀反应得到钨酸/凹凸棒复合物，过滤、洗涤与干燥后与足量的单质硫混合，然后放入N2或稀有气体保护气氛中加热硫化，接着加热煅烧脱硫，将过量的单质硫蒸发去除，最后经冷却得到二硫化钨/凹凸棒复合物。

4.如权利要求2或3所述的二硫化钨/凹凸棒复合物的制备方法，其特征在于：所述钨酸盐为钨酸钠、钨酸铵和钨酸钾中至少一种。

5.如权利要求2或3所述的二硫化钨/凹凸棒复合物的制备方法，其特征在于：加热硫化温度为250～445℃，加热硫化时间为5～200分钟。

6.如权利要求2或3所述的二硫化钨/凹凸棒复合物的制备方法，其特征在于：煅烧脱硫温度为446～1000℃，煅烧脱硫时间为5～200分钟。
