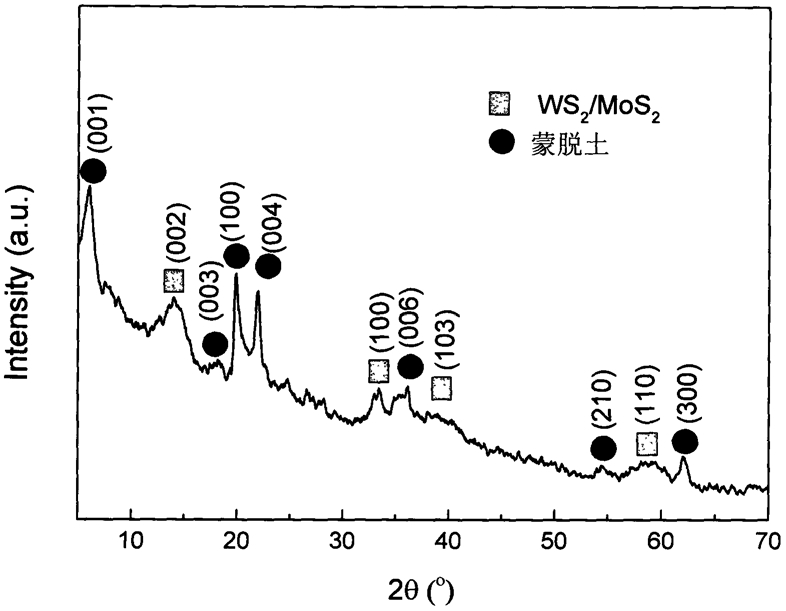

1.一种二硫化钨/二硫化钼/蒙脱土复合物的制备方法，其特征在于：利用强酸活化蒙脱土表面；再通过硫代乙酰胺在强酸性条件下水解产生硫化氢来硫化钼酸盐，从而获得非晶态硫化钼；同时，通过强酸酸化钨酸盐获得水合氧化钨，非晶态硫化钼与水合氧化钨从反应体系中共沉淀在活化的蒙脱土上，生成复合物前驱体；再将该前驱体与单质硫混合并加热硫化使氧化钨转变为二硫化钨，接着再加热使非晶态硫化钼煅烧脱硫，获得二硫化钨/二硫化钼/蒙脱土复合物；

具体步骤如下：

①、按如下配比准备原料

钼酸盐与硫代乙酰胺的质量比为1∶1～50；

钨酸盐与单质硫的质量比为1∶0.2～20；

钼酸盐和钨酸盐总质量与水的质量比为1∶10～2000；

钼酸盐和钨酸盐总质量与蒙脱土的质量比1∶0.1～10；

②、将硫代乙酰胺、钼酸盐、钨酸盐溶于足量的水中，在上述溶液中加入蒙脱土，加热至

60～100℃，然后加入盐酸至pH值小于1，通过在活化的蒙脱土上的共沉淀反应得到硫化钼/水合氧化钨/蒙脱土复合物前驱体，将前驱体过滤、洗涤与干燥后与足量的单质硫混合，然后放入N2或稀有气体保护气氛中加热硫化，接着加热至446～1000℃煅烧脱硫5～200分钟，并将过量的单质硫蒸发去除，最后经冷却得到二硫化钨/二硫化钼/蒙脱土复合物。

2.如权利要求1所述的二硫化钨/二硫化钼/蒙脱土复合物的制备方法，其特征在于：所述钼酸盐为钼酸钠、钼酸铵和钼酸钾中至少一种。

3.如权利要求1所述的二硫化钨/二硫化钼/蒙脱土复合物的制备方法，其特征在于：所述钨酸盐为钨酸钠、钨酸铵和钨酸钾中至少一种。

4.如权利要求1所述的二硫化钨/二硫化钼/蒙脱土复合物的制备方法，其特征在于：加热硫化温度为250～445℃，加热硫化时间为5～200分钟。
