1.一种保水型高分子缓释氮钾肥，其特征在于，其结构式为：

。

2.根据权利要求1所述的一种保水型高分子缓释氮钾肥的制备方法，其特征在于，其步骤为：（1）在反应容器中加入氢氧化钾溶液和丙烯酸，冰浴中搅拌至混合均匀；随后加入尿素，搅拌至尿素完全溶解；再加入引发剂过硫酸钾，搅拌至过硫酸钾完全溶解；后加入交联剂N,N'-亚甲基双丙烯酰胺，搅拌至交联剂完全溶解，继续搅拌30min，至溶液混合均匀；

（2）混合均匀的溶液密封，于25~75℃下反应2~6.5h后，造粒，干燥即可得保水型高分子缓释氮钾肥。

3.根据权利要求2所述的一种保水型高分子缓释氮钾肥的制备方法，其特征在于，所述氢氧化钾和丙烯酸的摩尔比为0.75~1.2:1。

4.根据权利要求3所述的一种保水型高分子缓释氮钾肥的制备方法，其特征在于，所述尿素与与丙烯酸的摩尔比为0.4~1.8:1。

5.根据权利要求4所述的一种保水型高分子缓释氮钾肥的制备方法，其特征在于，优化的氢氧化钾、尿素和丙烯酸的摩尔比为0.95:1:1。

6.根据权利要求5所述的一种保水型高分子缓释氮钾肥的制备方法，其特征在于，引发剂过硫酸钾的质量为丙烯酸质量的0.5~5%。

7.根据权利要求6所述的一种保水型高分子缓释氮钾肥的制备方法，其特征在于，优化的引发剂过硫酸钾的质量为丙烯酸质量的1.5%。

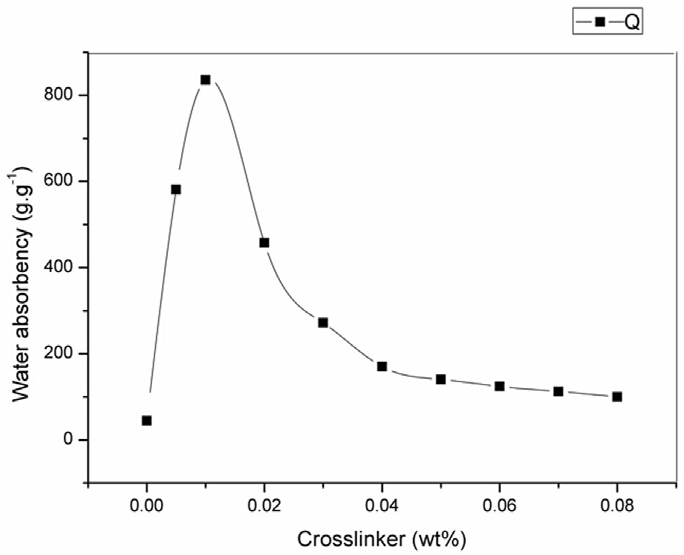

8.根据权利要求7所述的一种保水型高分子缓释氮钾肥的制备方法，其特征在于，交联剂N,N'-亚甲基双丙烯酰胺的质量为丙烯酸质量的0.005~0.08%。

9.根据权利要求8所述的一种保水型高分子缓释氮钾肥的制备方法，其特征在于，优化的交联剂N,N'-亚甲基双丙烯酰胺的质量为丙烯酸质量的0.01%。

10.根据权利要求9所述的一种保水型高分子缓释氮钾肥的制备方法，其特征在于，步骤（2）中优化的反应温度为45℃，反应时间为4h。
