专利号: 2015104191943
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-08-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

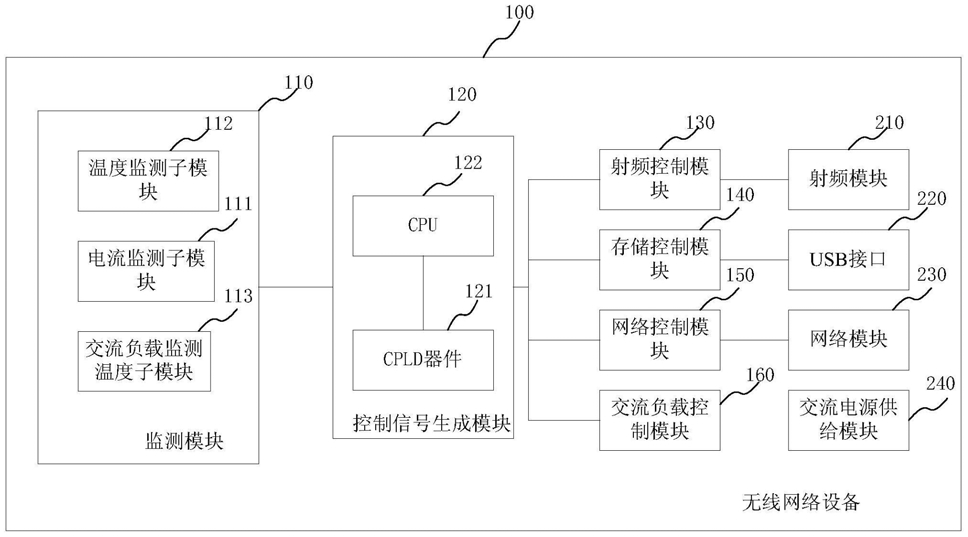

1.一种无线网络设备,所述无线网络设备包括射频模块、USB接口和网络模块,其特征在于,所述无线网络设备还包括:检测模块、控制信号生成模块、射频控制模块、存储控制模块和网络控制模块;

所述检测模块用于检测所述无线网络设备的状态,并对检测到的所述无线网络设备的状态进行判定,生成检测信号;

所述控制信号生成模块用于根据所述检测信号生成射频控制信号、存储控制信号和网络控制信号;

所述射频控制模块与所述射频模块和所述控制信号生成模块相连,用于依据所述射频控制信号来控制所述射频模块;

所述存储控制模块与所述USB接口和所述控制信号生成模块相连,用于依据所述存储控制信号来控制所述USB接口的供电;

所述网络控制模块与所述网络模块和所述控制信号生成模块相连,用于依据所述网络控制信号来控制所述网络模块的工作模式。

2.根据权利要求1所述的无线网络设备,其特征在于:所述控制信号生成模块包括CPU和CPLD器件;所述CPU与所述CPLD器件通过控制总线连接;所述CPU通过所述控制总线读取输入所述CPLD器件的所述检测信号,并根据所述检测信号生成所述射频控制信号、所述存储控制信号和所述网络控制信号。

3.根据权利要求2所述的无线网络设备,其特征在于:所述检测模块包括电流检测子模块和温度检测子模块;

所述电流检测子模块用于检测所述无线网络设备的电流,并对检测到的所述无线网络设备的电流进行判定,生成电流检测信号至所述CPLD器件;

所述温度检测子模块用于检测所述CPU的工作温度,并对检测到的所述CPU的工作温度进行判定,生成温度检测信号至所述CPLD器件。

4.根据权利要求3所述的无线网络设备,其特征在于:所述电流检测子模块通过检测精密电阻的电压来判断电流是否超过门限电流:所述精密电阻串接在所述无线网络设备的负载上,所述精密电阻的电压输入至比例放大器的反相输入端进行比例放大;所述比例放大器的输出端与门限比较器的正相输入端连接,参考电压接入所述门限比较器的反相输入端;当所述比例放大器输出的电压大于参考电压时,所述无线网络设备的电流大于门限电流,所述门限比较器输出所述电流检测信号为逻辑高电平至所述CPLD器件;当所述电流检测信号为逻辑高电平时,所述CPU控制所述CPLD器件输出所述射频控制信号为逻辑高电平至所述射频控制模块、输出所述存储控制信号为逻辑高电平至所述存储控制模块。

5.根据权利要求3所述的无线网络设备,其特征在于:所述温度检测子模块通过检测热敏电阻的电压来判断温度是否超过门限温度:所述热敏电阻置于所述CPU处;参考电压接入至门限比较器的同相输入端;所述热敏电阻的电压输入至所述门限比较器的反相输入端;当所述热敏电阻的电压大于所述参考电压,所述CPU的工作温度高于所述门限温度,所述门限比较器输出所述温度检测信号为逻辑低电平至所述CPLD器件;当所述温度检测信号为逻辑低电平时,所述CPU控制所述CPLD器件输出所述射频控制信号为逻辑高电平至所述逻辑控制模块、输出所述存储控制信号为逻辑高电平至所述存储控制模块、输出所述网络控制信号为逻辑高电平至网络控制模块。

6.根据权利要求4或5所述的无线网络设备,其特征在于:所述射频控制模块包括继电器控制电路:所述射频控制信号通过电阻接入至晶体管的基极,所述晶体管的发射极接地,集电极与继电器之间通过电阻连接;在所述射频控制信号为逻辑高电平时,所述晶体管导通,使所述继电器通电,所述继电器的触点断开,所述射频模块的射频放大器被关闭。

7.根据权利要求4或5所述的无线网络设备,其特征在于:所述存储控制模块包括继电器控制电路:所述存储控制信号通过电阻接入至晶体管的基极,所述晶体管的发射极接地,集电极与继电器之间通过电阻连接;在所述存储控制信号为逻辑高电平时,所述晶体管导通,使所述继电器通电,所述继电器的触点断开,所述USB接口断电。

8.根据权利要求5所述的无线网络设备,其特征在于:所述网络控制模块包括继电器控制电路:所述网络控制信号通过电阻接入至晶体管的基极,所述晶体管的发射极接地,集电极与继电器之间通过电阻连接;在所述网络控制信号为逻辑高电平时,所述晶体管导通,使所述继电器通电,所述继电器的触点断开,所述网络模块的工作模式转换为Bypass模式。

9.根据权利要求2所述的无线网络设备,其特征在于,所述无线网络设备还包括交流电源供给模块和交流负载控制模块;

所述交流电源供给模块用于为外部设备提供交流电源;

所述交流负载控制模块与所述交流电源供给模块和所述控制信号生成模块相连,用于控制所述交流电源供给模块的供电。

10.根据权利要求9所述的无线网络设备,其特征在于,所述检测模块还包括交流负载温度检测子模块,用于检测所述交流电源供给模块的工作温度,并对检测到的工作温度进行判定;所述交流负载温度检测子模块通过检测热敏电阻的电压来判断所述交流电源供给模块的温度是否超过门限温度,所述热敏电阻位于所述交流电源供给模块的插座的pin脚处:参考电压接入至门限比较器的同相输入端;所述热敏电阻的电压输入至所述门限比较器的反相输入端;当所述热敏电阻的电压大于所述参考电压,所述交流电源供给模块的工作温度高于所述门限温度,所述门限比较器输出所述交流负载温度检测信号为逻辑低电平至所述CPLD器件;当所述交流负载温度检测信号为逻辑低电平时,所述CPU控制所述CPLD器件输出交流负载控制信号为逻辑高电平至所述交流负载控制信号。

11.根据权利要求10所述的无线网络设备,其特征在于:所述交流负载控制模块包括继电器控制电路:所述交流负载控制信号通过电阻接入至晶体管的基极,所述晶体管的发射极接地,集电极与继电器之间通过电阻连接;在所述交流负载控制信号为逻辑高电平时,所述晶体管导通,使所述继电器通电,所述继电器的触点断开,所述交流电源供给模块断开交流供电。
