1.一种低电阻连通性测试装置，其特征在于，所述低电阻连通性测试装置包括：

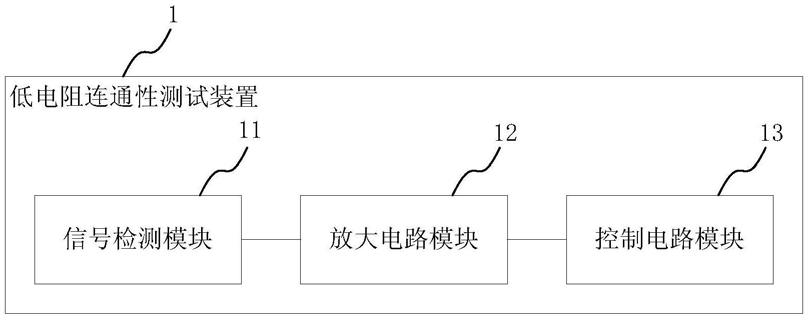

信号检测模块，用于将被测电路接入串联分压电路，并从所述串联分压电路的采样电阻中获取采样电压信号并输出；

放大电路模块，与信号检测模块相连，用于接收所述采样电压信号，经过差分比例放大电路将所述采样电压信号按预设比例进行放大，输出放大的采样电压信号；

控制电路模块，与放大电路模块相连，用于对所接收放大的采样电压信号进行电路处理，当所述放大的采样电压信号在预设电压范围内时，输出第一电平。

2.根据权利要求1所述的低电阻连通性测试装置，其特征在于：所述信号检测模块的具体电路实现包括：电压源、与电压源相连的第一电阻、接地的第二电阻、与第二电阻相连的采样电阻，所述第一电阻与采样电阻间接入所述被测电路；采样电阻的两端输出所述采样电压信号；其中，所述第一电阻的阻值与所述第二电阻的阻值的和在5欧姆到15欧姆之间，采样电阻的阻值小于0.1欧姆。

3.根据权利要求2所述的低电阻连通性测试装置，其特征在于：所述第一电阻的阻值为5欧姆，第二电阻的阻值为5欧姆，采样电阻的阻值为0.01欧姆。

4.根据权利要求1所述的低电阻连通性测试装置，其特征在于：所述放大电路模块的具体电路实现包括：分别与输入的采用电压信号两端中的一端相连的第三电阻、第四电阻；

第三电阻、第四电阻的另一端与第一放大器的输入端相连；第五电阻的一端连接第一放大器的反相输入端，另一端连接第一放大器的输出端；第六电阻的一端连接第一放大器的同相输入端，另一端接地；第一放大器的输出端输出放大的采样电压信号。

5.根据权利要求4所述的低电阻连通性测试装置，其特征在于：所述第三电阻与第四电阻的阻值相等，所述第五电阻与第六电阻的阻值相等，第五电阻与第三电阻的阻值的比为所述预设比例。

6.根据权利要求1所述的低电阻连通性测试装置，其特征在于：所述控制电路模块的具体电路实现包括：输入的放大的采样电压信号与第二放大器的反相输入端以及第三放大器的同相输入端相连；第七电阻的一端接电源，第七电阻的另一端与第八电阻以及第二放大器的同相输入端相连；第八电阻的另一端与第九电阻以及第三放大器的反相输入端相连，第九电阻的另一端接地；第二放大器的输出端与第三放大器的输出端相连，作为控制电路模块的输出端。

7.根据权利要求6所述的低电阻连通性测试装置，其特征在于：所述第七电阻、第八电阻、第九电阻的阻值之比由所述预设电压范围确定。

8.根据权利要求1所述的低电阻连通性测试装置，其特征在于：所述低电阻连通性测试装置还包括结果显示模块，所述结果显示模块与所述控制电路模块相连，用于接收控制电路模块输出的电平，并根据所接收的电平驱动发光二极管发光，和/或将所接收的电平经过方波发生电路处理产生方波，驱动扬声器发声。

9.一种低电阻连通性测试方法，其特征在于：所述低电阻连通性测试方法包括：

将被测电路接入串联分压电路，并从所述串联分压电路的采样电阻中获取采样电压信号；

经过差分比例放大电路将所述采样电压信号按预设比例进行放大，获得放大的采样电压信号；

对所接收放大的采样电压信号进行电路处理，当所述放大的采样电压信号在预设的电压范围内时，输出第一电平。

10.根据权利要求9所述的低电阻连通性测试方法，其特征在于：所述低电阻连通性测试方法还包括：根据第一电平驱动发光二极管发光，和/或将第一电平经过方波发生电路处理产生方波，驱动扬声器发声。
