1.水热条件下相分离获得Na0.5Bi4.5TiO3及Na-Ti-O纳米线的方法,其特征在于,包括以下步骤:
1)称取一定量的五水硝酸铋,且硝酸铋的量为0.03-0.05mol/50ml水热釜;将硝酸铋在研钵里充分研磨成细的粉末;按摩尔比为Bi:Ti=1:2的化学计量关系,称取二氧化钛粉体;
2)配置12—24mol/L的氢氧化钠溶液;
3)将称取研磨好的硝酸铋和二氧化钛粉末,加入到配好的氢氧化钠溶液中,充分搅拌,使其混合均匀;
4)将混合溶液转移到聚四氟乙烯的反应釜中,填充度为80%--85%之间;然后将反应釜密封到钢制的水热罐中,将水热罐整体转移至反应炉中,200-220℃温度下,反应
60-70h;
5)反应结束后,以10℃/h的速率降至室温,由于密度不同发生相分离得到上部液体和底部固态产物;
6)倒掉上部液体,底部固态产物分为上层松散的白色泡沫状和下层紧致细密的粉饼状,将两层剥离,分装到不同的离心管中;

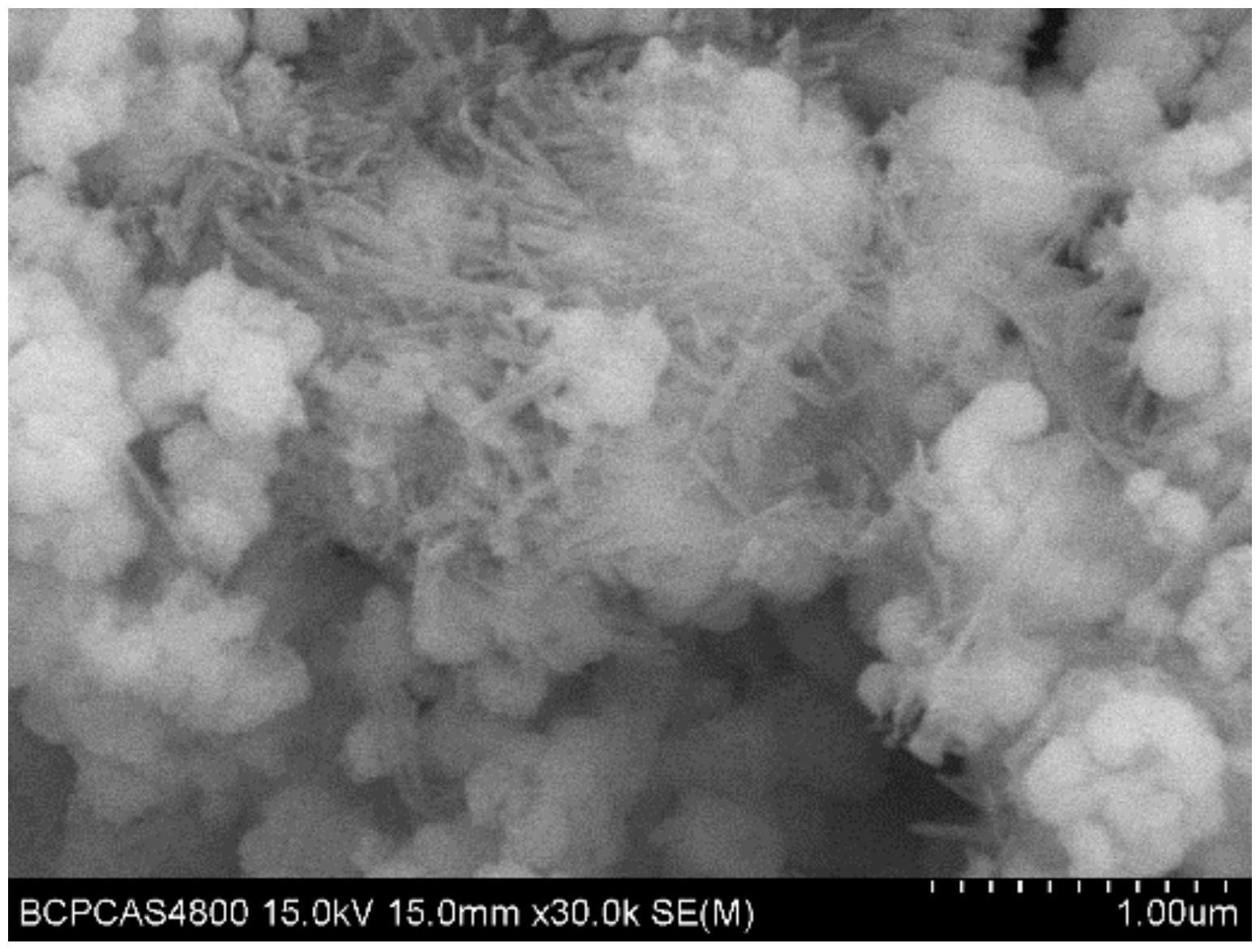

7)将上述反应得到的两种粉体用去离子水离心、洗涤干燥,分别得到Na-Ti-O纳米线和Na0.5Bi4.5TiO3纳米粉。
