专利号: 2015104268748
申请人: 李挺晖
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

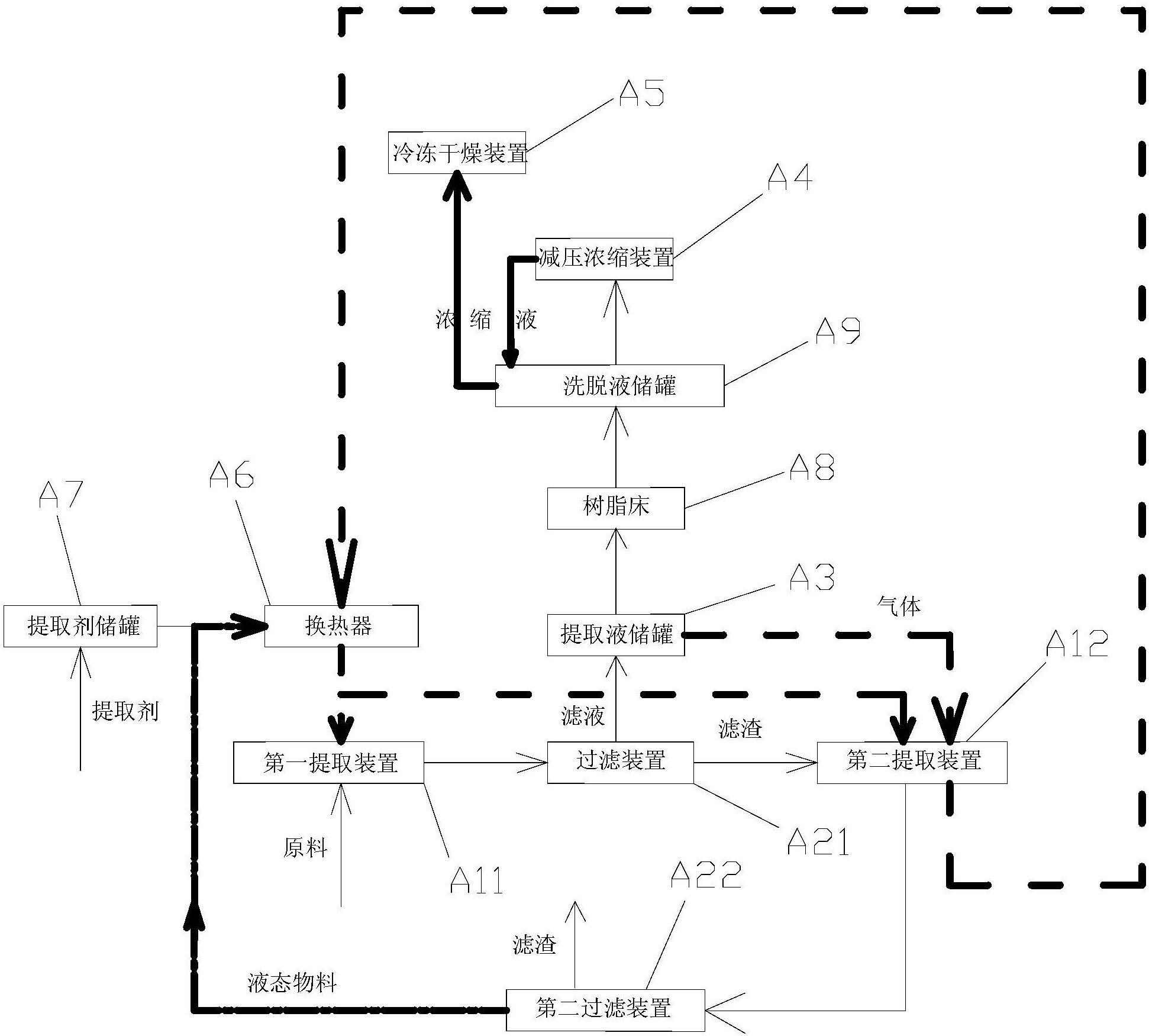

1.一种从映山红叶中快速提取黄酮的系统,其特征在于:包括依次设置的对映山红叶进行一级和二级提取的第一、二提取装置,对第一、二提取装置内的物料分别进行固液分离的第一、二过滤装置,用于收集第一过滤装置过滤的滤液的提取液储罐,对提取液中黄酮进行吸附的树脂床,对树脂床吸附的黄酮进行洗脱后的洗脱液进行收集的洗脱液储罐,对洗脱液进行浓缩的减压浓缩装置,以及对浓缩后的洗脱液进行干燥制粉的冷冻干燥装置,减压浓缩装置与第一提取装置之间设置有换热器,洗脱液储罐内设置有换热管,换热管的入口与减压浓缩装置的浓缩液出口相连接,换热管的出口与冷冻干燥装置相连接,换热器热流体入口与减压浓缩装置的气体出口相连接,换热器冷流体入口与提取剂储罐的出口相连接以及第二过滤装置的滤液出口相连接,换热器冷、热流体的出口与第一、二提取装置的提取剂进口相连接,第一、二提取装置包括提取罐以及水平布置的搅拌轴,提取罐相对的两侧外侧壁中部分别设置有安装座,搅拌轴两端转动安装在安装座内,搅拌轴与第三驱动机构相连接,搅拌轴位于提取罐内的轴身上设置有搅拌机构,提取罐的顶部设置有投料口以及对投料口的闭合状态进行调节的第一调节组件,提取罐的底部设置有卸料口以及对卸料口的闭合状态进行调节的第二调节组件,第一调节组件包括开口向上的槽型件构成的滑轨,槽型件槽底开设的空缺部构成投料口,滑轨沿水平方向布置,滑轨上设置有滑块,滑块与滑轨沿滑轨的长度方向构成滑动导向连接配合,滑块的底面与槽型件的槽底相贴合,滑块上设置有立状布置的料斗,滑块与料斗底部料口的交接处开设成空缺状,滑块与第一驱动机构相连接。

2.根据权利要求1所述的从映山红叶中快速提取黄酮的系统,其特征在于:提取罐内设置有超声发射组件。

3.根据权利要求1所述的从映山红叶中快速提取黄酮的系统,其特征在于:提取罐安装在机架上,机架包括四个立状布置的支撑脚,支撑脚的底部设置有重力传感器。

4.根据权利要求1所述的从映山红叶中快速提取黄酮的系统,其特征在于:滑块为一长条形板块构成,滑块的两端分别设置有料斗,两料斗的外侧分别设置物料投加机构。

5.根据权利要求1所述的从映山红叶中快速提取黄酮的系统,其特征在于:第二调节组件包括一水平布置的闸板,闸板与驱动其沿水平方向移动的丝杆螺母调节组件或气缸的活塞杆相连接。

6.根据权利要求1或2或3或4或5所述的从映山红叶中快速提取黄酮的系统,其特征在于:搅拌机构包括在搅拌轴轴身上螺旋线状间隔设置的搅拌杆,搅拌叶设置在搅拌杆的末端,搅拌杆与搅拌叶之间为铰接连接且构成铰接连接的铰接轴轴向与搅拌轴轴向的夹角为

30~60°,搅拌叶沿远离搅拌杆一端指向靠近搅拌杆一端的板面宽度逐渐增大。

7.根据权利要求6所述的从映山红叶中快速提取黄酮的系统,其特征在于:提取罐内壁面上设置有螺旋线状的扰流筋。

8.根据权利要求6所述的从映山红叶中快速提取黄酮的系统,其特征在于:提取罐的侧壁为夹层结构,夹层结构形成壁腔,壁腔的入口与减压浓缩装置的气体出口相连接,壁腔的出口与换热器热流体入口相连接。
