专利号: 201510433770X
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

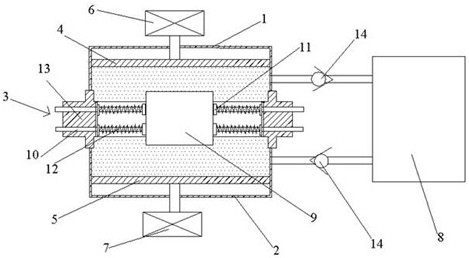

1.一种磨粒流去毛刺精密加工装置,其包括上磨粒流外壳、下磨粒流外壳、工件夹持工装、上磨粒流振荡活塞、下磨粒流振荡活塞、上振荡器、下振荡器和磨粒流供给器,其特征在于,所述工件夹持工装设置在所述上磨粒流外壳与所述下磨粒流外壳之间,且上磨粒流外壳、工件夹持工装与所述下磨粒流外壳三者之间形成密闭空间,所述上磨粒流外壳内设置有上磨粒流振荡活塞,所述下磨粒流外壳内设置有下磨粒流振荡活塞,所述上磨粒流振荡活塞外连接有上振荡器,所述下磨粒流振荡活塞外连接有下振荡器,所述上磨粒流振荡活塞的下部和上磨粒流外壳所形成的空间与所述磨粒流供给器相连通,所述下磨粒流振荡活塞上部和下磨粒流外壳所形成的空间也与磨粒流供给器相连通,上振荡器与下振荡器同频率相向振荡;所述工件夹持工装包括压杆、压块、弹簧和工装座,其中,所述工装座的上端面与所述上磨粒流外壳之间密闭可分离连接,所述工装座的下端面与所述下磨粒流外壳之间密闭可分离连接,所述工装座上设置有供所述压杆穿过的通孔,所述压杆靠近工件的一端设置有压块,所述压块与所述工装座之间设置有弹簧,弹簧的反作用力作用于所述压块上,以便使压块顶压在工件上,实现对工件的夹持固定。

2.根据权利要求1所述的一种磨粒流去毛刺精密加工装置,其特征在于,所述工件夹持工装包括多组压杆、压块、弹簧和工装座,且每组压杆、压块、弹簧和工装座呈均匀阵列对称设置。

3.根据权利要求1所述的一种磨粒流去毛刺精密加工装置,其特征在于,所述上磨粒流振荡活塞的下部和上磨粒流外壳所形成的空间与所述磨粒流供给器之间设置有单向阀,所述下磨粒流振荡活塞上部和下磨粒流外壳所形成的空间也与磨粒流供给器之间设置有单向阀。

4.根据权利要求1所述的一种磨粒流去毛刺精密加工装置,其特征在于,所述工装座上设置有肩部,所述上磨粒流外壳、下磨粒流外壳相应的位置上设置有凹部,所述肩部与所述凹部配合。

5.根据权利要求1所述的一种磨粒流去毛刺精密加工装置,其特征在于,所述压杆和弹簧的外部设置有防护筒。

6.根据权利要求5所述的一种磨粒流去毛刺精密加工装置,其特征在于,所述压块与工件接触的部位为平面形状或者圆弧状。

7.根据权利要求1-6任意一项所述的一种磨粒流去毛刺精密加工装置,其特征在于,所述上振荡器和所述下振荡器均采用压电换能器替代。
