1.一种氧化镍纳米片/二氧化钛纳米棒异质结材料的制备方法，其特征是，包括以下步骤：(1)将酸腐蚀的二氧化钛纳米棒加入水中，然后加入六水合硝酸镍，形成悬浮溶液，所述二氧化钛纳米棒的质量、六水合硝酸镍的质量与水的体积比例为(0.040-0.060)g：(0.0018-0.027)g：(20-30)mL；

(2)采用氨水调节步骤(1)中的悬浮液的pH为9-10，得到溶液；

(3)将步骤（2）中的溶液在120-150 °C水热处理12-24 h，得到沉淀物；

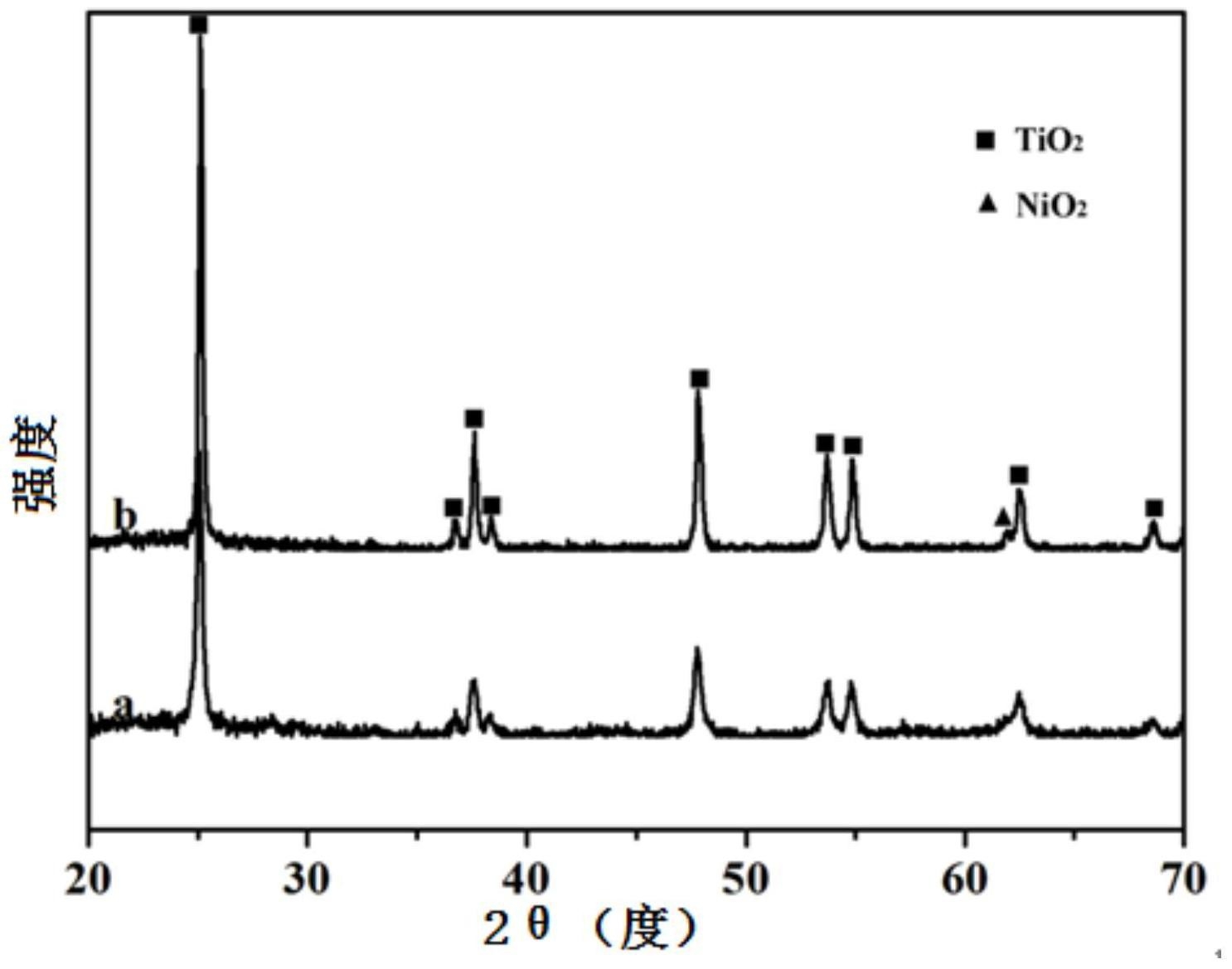

(4)将得到的沉淀物分离，洗涤、干燥得到产物，将产物在450-500 °C下煅烧2-4 h，得到异质结材料，该异质结材料的形貌为：尺度范围在20-30nm的锯齿状立方相氧化镍纳米片均匀负载在直径为80-120 nm的锐钛矿相二氧化钛纳米棒表面上；

其中，步骤（1）中，所述酸腐蚀的二氧化钛纳米棒的制备方法，包括如下步骤：①将二氧化钛粉末与氢氧化钠溶液混合搅拌形成悬浮溶液，所述二氧化钛粉末的质量与氢氧化钠溶液的体积比例为(0.75-1.5)g：(20-30)mL，所述氢氧化钠溶液的浓度为5-10 mol/L；

②将悬浮溶液在180-200 °C保温24-48 h进行水热处理，得到沉淀物；

③将得到的沉淀物分离，然后洗涤至中性；

④将沉淀物与浓度为0.02-0.04 mol/L的稀硫酸溶液混合，在80-100 °C维持8-12 h；

⑤将酸腐蚀后的沉淀物进行分离、干燥得到产物，将产物在450-500 °C下煅烧2-4 h，得到表面粗糙酸腐蚀的TiO2纳米棒。

2. 如权利要求1所述的制备方法，其特征是：步骤①中，所述二氧化钛粉末的质量与氢氧化钠溶液的体积比例为1.5g：30mL，所述氢氧化钠溶液的浓度为10 mol/L。

3. 如权利要求1所述的制备方法，其特征是：步骤②中，所述水热处理条件为200 °C保持48 h。

4. 如权利要求1所述的制备方法，其特征是：步骤③中，使用0.05-0.1 mol/L的盐酸和蒸馏水清洗沉淀物至中性。

5. 如权利要求1所述的制备方法，其特征是：步骤④中，所述稀硫酸溶液浓度为0.04 mol/L，在100 °C维持12 h。

6.如权利要求1所述的制备方法，其特征是：步骤(1)中，所述二氧化钛纳米棒的质量、六水合硝酸镍的质量与水的体积比例为0.053g：0.018g：30mL。

7.如权利要求1所述的制备方法，其特征是：步骤(2)中，氨水的质量分数为25%。

8. 如权利要求1所述的制备方法，其特征是：步骤(3)中，所述水热处理条件为150 °C保持24 h。

9. 如权利要求1所述的制备方法，其特征是：步骤(4)中，所述煅烧温度为500 °C，煅烧时间为2 h。
