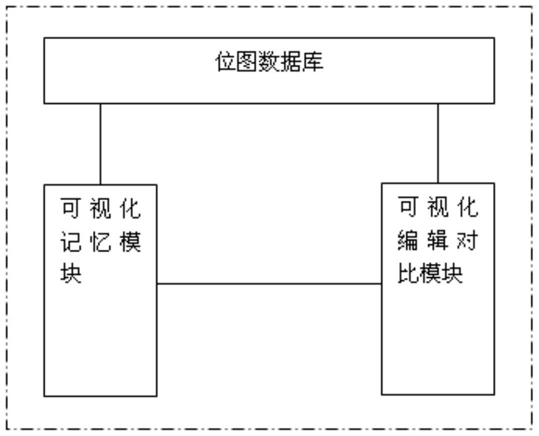

1.一种可视化物品摆放记忆设备,其特征在于,所述记忆设备包括:
可视化记忆模块,记录当前用户需要记录的场景和标号位置,以位图方式作为参考位图保存到位图数据库中;
可视化编辑对比模块,记录当前用户需要对比的场景和标号位置,获得对比位图,在位图数据库中寻找与对比位图匹配的参考位图,将对比位图和参考位图进行比较,如果对比一致,则确认场景一致,否则,认定场景中的物品被移动;
位图数据库,与可视化记忆模块和可视化编辑对比模块分别连接,保存可视化记忆模块记录的参考位图和可视化编辑对比模块记录的对比位图,并提供用户输入接口,供用户输入待寻物品的名称,以基于保存的位图找到待寻物品所在区域;
所述可视化记忆模块通过调用相机接口,对当前用户需要记录的场景进行拍摄以获得参考图像,其中,所述可视化记忆模块根据用户的输入,在相机成像区域中产生3点基准线,采用3点基准线定位相机的取景界面位置;参考位图为标记了构成3点基准线的标号且以取景界面位置成像的参考图像;
所述可视化编辑对比模块通过调用相机接口,对当前用户需要对比的场景进行拍摄以获得对比图像,其中,所述可视化编辑对比模块根据用户的输入,在相机成像区域中产生3点基准线,采用3点基准线定位相机的取景界面位置;对比位图为标记了构成3点基准线的标号且以取景界面位置成像的对比图像;
其中,固定3点基准线定位位图中取景界面位置,可移动3点基准线定位位图中待寻物品,3点基准线为相机成像区域上3个标号点位所确定的两条直线,两条直线相互连接并构成一个0-180度的角,3点基准线是一组或多组。
2.根据权利要求1所述的可视化物品摆放记忆设备,其特征在于:
所述可视化编辑对比模块将对比位图和参考位图进行比较包括,将所述对比位图重叠到所述参考位图上,先比较二种位图的固定3点基准线,如果固定3点基准线不一致,则重新从所述位图数据库中选择与对比位图匹配的参考位图,如果固定3点基准线一致,则比较二种位图的可移动3点基准线,如果可移动3点基准线一致,则由可移动3点基准线定位的可移动物体未被移动,如果可移动3点基准线不一致,则由可移动3点基准线定位的可移动物体被移动。
3.根据权利要求2所述的可视化物品摆放记忆设备,其特征在于:
所述可视化编辑对比模块在位图数据库中寻找与对比位图匹配的参考位图包括,基于对比位图的3点基线在对比位图上3个标号点位所组成的圆的圆心和半径和参考位图的3点基线在参考位图上3个标号点位所组成的圆的圆心和半径进行与对比位图匹配的参考位图的寻找。
4.根据权利要求3所述的可视化物品摆放记忆设备,其特征在于:
所述可视化编辑对比模块在位图数据库中寻找与对比位图匹配的参考位图包括,基于对比位图的3点基线在对比位图上3个标号点位所组成三角形内角角度和参考位图的3点基线在参考位图上3个标号点位所组成三角形内角角度进行与对比位图匹配的参考位图的寻找。
5.一种可视化物品摆放记忆方法,其特征在于,所述记忆方法包括:
记录当前用户需要记录的场景和标号位置,以位图方式作为参考位图保存到位图数据库中;
通过调用相机接口,对当前用户需要记录的场景进行拍摄以获得参考图像,其中,根据用户的输入,在相机成像区域中产生3点基准线,采用3点基准线定位相机的取景界面位置;
参考位图为标记了构成3点基准线的标号且以取景界面位置成像的参考图像;
记录当前用户需要对比的场景和标号位置,获得对比位图;
通过调用相机接口,对当前用户需要对比的场景进行拍摄以获得对比图像,其中,根据用户的输入,在相机成像区域中产生3点基准线,采用3点基准线定位相机的取景界面位置;
对比位图为标记了构成3点基准线的标号且以取景界面位置成像的对比图像;
在位图数据库中寻找与对比位图匹配的参考位图,将对比位图和参考位图进行比较,如果对比一致,则确认场景一致,否则,认定场景中的物品被移动;
其中,位图数据库保存了参考位图和对比位图,并提供用户输入接口,供用户输入待寻物品的名称,以基于保存的位图找到待寻物品所在区域;固定3点基准线定位位图中取景界面位置,可移动3点基准线定位位图中待寻物品;3点基准线为相机成像区域上3个标号点位所确定的两条直线,两条直线相互连接并构成一个0-180度的角,3点基准线是一组或多组。
6.根据权利要求5所述的可视化物品摆放记忆方法,其特征在于:
将对比位图和参考位图进行比较包括,将对比位图重叠到参考位图上,先比较二种位图的固定3点基准线,如果固定3点基准线不一致,则重新从位图数据库中选择与对比位图匹配的参考位图,如果固定3点基准线一致,则比较二种位图的可移动3点基准线,如果可移动3点基准线一致,则由可移动3点基准线定位的可移动物体未被移动,如果可移动3点基准线不一致,则由可移动3点基准线定位的可移动物体被移动;
在位图数据库中寻找与对比位图匹配的参考位图包括,基于对比位图的3点基线在对比位图上3个标号点位所组成的圆的圆心和半径和参考位图的3点基线在参考位图上3个标号点位所组成的圆的圆心和半径进行与对比位图匹配的参考位图的寻找;
在位图数据库中寻找与对比位图匹配的参考位图还包括,基于对比位图的3点基线在对比位图上3个标号点位所组成三角形内角角度和参考位图的3点基线在参考位图上3个标号点位所组成三角形内角角度进行与对比位图匹配的参考位图的寻找。
