专利号: 2015104400741
申请人: 厦门理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 控制;调节
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

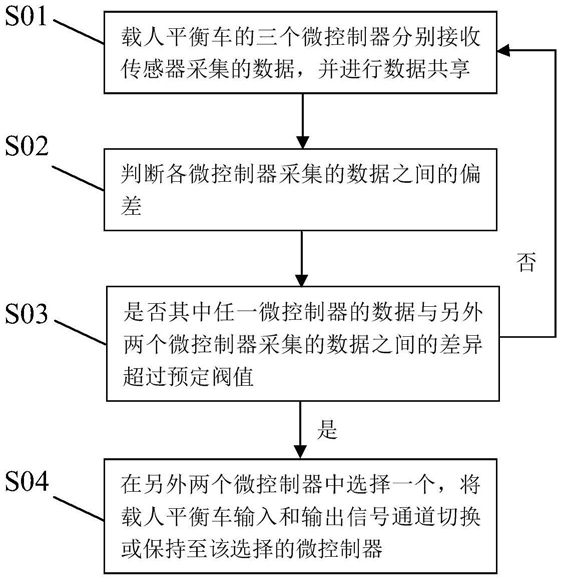

1.一种载人平衡车控制方法,其特征在于,包括以下步骤:

A:载人平衡车的三个微控制器分别接收传感器采集的数据,并进行数据共享;

B:判断各微控制器采集的数据之间的偏差;

C:如果其中任一微控制器的数据与另外两个微控制器采集的数据之间的差异超过预定阀值,则在另外两个微控制器中选择一个,将载人平衡车输入和输出信号通道切换或保持至该选择的微控制器。

2.根据权利要求1所述的方法,其特征在于,所述步骤A中,数据共享的具体方法为;

在同步时钟信号的控制下,每个所述微控制器定时将数据写入指定的空间。

3.根据权利要求2所述的方法,其特征在于,所述步骤B中,判断各微控制器采集的数据之间的偏差的方法为:每个所述微控制器同时将数据写入指定的空间后,读取其他微控制器采集的数据,并判断各微控制器采集的数据之间的偏差。

4.根据权利要求1-3中任一项所述的方法,其特征在于,所述步骤C中,如果其中任一微控制器的数据与另外两个微控制器采集的数据之间的差异超过预定阀值,还将该任一微控制器复位,并通过串口将数据传给人机界面的主控。

5.根据权利要求1-3中任一项所述的方法,其特征在于,所述步骤C中: 如果三个微控制器采集的数据之间的差异都超过预定阀值,则输出异常信号。

6.一种载人平衡车,其特征在于,包括传感器、驱动电路、存储器和三个微控制器,所述三个微控制器连接所述传感器和驱动电路,所述三个微控制器还连接所述存储器;

所述三个微控制器分别用于接收传感器采集的数据,并在所述存储器中进行数据共享;

所述微控制器中的至少一个用于判断各微控制器采集的数据之间的偏差, 如果其中任一微控制器的数据与另外两个微控制器采集的数据之间的差异超过预定阀值,则在另外两个微控制器中选择一个,将与所述传感器相连的输入信号通道和与所述驱动电路相连的输出信号通道切换或保持至该选择的微控制器。

7.根据权利要求6所述的载人平衡车,其特征在于,还包括相连的时钟信号发生器和分频器,用于将为所述三个微控制器提供时钟信号,使其在同步时钟信号的控制下,定时将数据写入所述存储器中指定的空间。

8.根据权利要求7所述的载人平衡车,其特征在于,还包括缓冲器或分配器,连接在所述微控制器与所述传感器相连的输入信号通道上,以及与所述驱动电路相连的输出信号通道上。

9.根据权利要求8所述的载人平衡车,其特征在于,所述三个微控制器中,一个通过I2C协议读取三轴数字加速度计、三轴数字陀螺仪的数据,一个通过SPI协议读取六轴惯性传感器的数据,另一个通过ADC单元读取单轴模拟加速度计和单轴模拟陀螺仪的数据。

10.根据权利要求6-9中任一项所述的载人平衡车,其特征在于,还包括与所述三个微控制器相连的人机界面,如果其中任一微控制器的数据与另外两个微控制器采集的数据之间的差异超过预定阀值,还将该任一微控制器复位,并通过串口将数据传给人机界面的主控并在面板进行显示。
