专利号: 2015104429612
申请人: 蚌埠市众邦包装厂
专利类型:发明专利
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

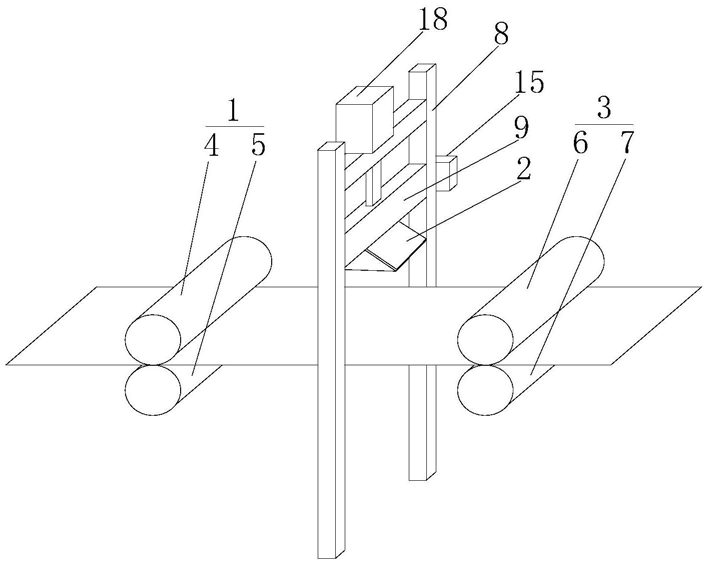

1.一种辊筒印刷机,其特征在于,包括印刷辊组(1)、干燥装置(2)、牵引辊组(3)、立柱(8)、横梁(9)、滑道(10)和控制器;印刷辊组(1)包括印刷辊(4)和压印辊(5),牵引辊组(3)包括主动牵引辊(6)和从动牵引辊(7),承印物依次穿过印刷辊组(1)、干燥装置(2)和从动牵引辊(7);立柱(8)对称设置在承印物的两侧,横梁(9)设置在立柱(8)上,横梁(9)下方设有滑道(10);干燥装置(2)包括滑块(11)、红外灯(12)、横向遮光板(14)和纵向遮光板(13),滑道(10)沿横梁(9)延伸方向设置,滑块(11)滑动安装于滑道(10)上,并由第一气缸(15)驱动,红外灯(12)安装在滑块(11)上,横向遮光板(14)对称设于红外灯(12)的两侧,且沿横梁(9)延伸方向依次设置,两横向遮光板(14)均与滑块(11)转动连接,且通过角度调节装置(16)来调节横向遮光板(14)的角度,横向遮光板(14)两侧均设有纵向遮光板(13),纵向遮光板(13)与滑块(11)转动连接,纵向遮光板(13)与滑块(11)之间设有复位弹簧,用于使纵向遮光板(13)板面与横向遮光板(14)侧边始终相抵触;控制器分别与第一气缸(15)和角度调节装置(16)连接;控制器自带人机输入界面,根据中心线的位置关于时间的近似函数,控制器控制第一气缸(15)工作,继而驱动滑块(11)以带动红外灯(12)至该中心线位置。2.根据权利要求1所述的辊筒印刷机,其特征在于,根据印刷图文边缘位置变化关于时间的近似函数,控制器控制角度调节装置(16)工作,角度调节装置(16)同步调节横向遮光板(14)的角度,以使红外灯的照射宽度与印刷图文宽度相适应。3.根据权利要求2所述的辊筒印刷机,其特征在于,角度调节装置(16)包括双向气缸(17),双向气缸(17)设置在两个横向遮光板(14)之间,双向气缸(17)两端的输出轴分别与横向遮光板(14)转动连接,双向气缸(17)可驱动两个横向遮光板(14)的远离其转动轴的端部打开或者关闭。4.根据权利要求3所述的辊筒印刷机,其特征在于,双向气缸(17)位于两个横向遮光板(14)所在夹角中心线的位置上。5.根据权利要求1、2、3或4任一所述的辊筒印刷机,其特征在于,两横向遮光板(14)相对面设有反光镜面层,两纵向遮光板(13)相对面设有反光镜面层。6.根据权利要求5所述的辊筒印刷机,其特征在于,横梁(9)与立柱(8)滑动连接,且由第二气缸(18)驱动。
