1.支化磷-氮型阻燃剂，其结构示意图如式1所示式1。

2.支化磷-氮型阻燃剂，其特征在于其原料的各组分配比为：三(2-羟乙基)异氰尿酸酯与溶剂的质量比为1:10-1:20；

磷酰二氯与三(2-羟乙基)异氰尿酸酯的摩尔比1:1-1.5:1；

磷酰二氯与溶剂的质量比为1:10-1:20；

催化剂与磷酰二氯的摩尔比为1:10；

缚酸剂与三(2-羟乙基)异氰尿酸酯的摩尔比为3:1。

3.根据权利要求2所述的支化磷-氮型阻燃剂，其特征在于所述溶剂溶剂选自：吡啶、甲苯中的一种。

4.根据权利要求2所述的支化磷-氮型阻燃剂，其特征在于所述磷酰二氯为苯氧基磷酰二氯。

5.根据权利要求2所述的支化磷-氮型阻燃剂，其特征在于所述催化剂为4-二甲氨基吡啶。

6.根据权利要求2所述的支化磷-氮型阻燃剂，其特征在于所述的缚酸剂选自：三乙胺、吡啶、碳酸氢钠、碳酸氢钾中的一种或多种按任意比例混合。

7.权利要求1-6所述的支化磷-氮型阻燃剂的制备方法，其特征在于按如下步骤进行：（1）将磷酰二氯溶解在溶剂中，获得磷酰二氯溶液，并加入缚酸剂和催化剂；将三(2-羟乙基)异氰尿酸酯溶解在溶剂中获得三(2-羟乙基)异氰尿酸酯溶液；

（2）在-10-0℃下向装有搅拌器、恒压滴液漏斗和回流冷凝管的三口烧瓶中加入磷酰二氯溶液，采用饥饿滴加法向三口烧瓶中逐滴加入三(2-羟乙基)异氰尿酸酯溶液，滴加时间

1-1.5h，滴加结束后保温反应0.5-1小时；

（3）升温至40℃，保温反应10-12小时，置于0℃冰水浴中结束反应；

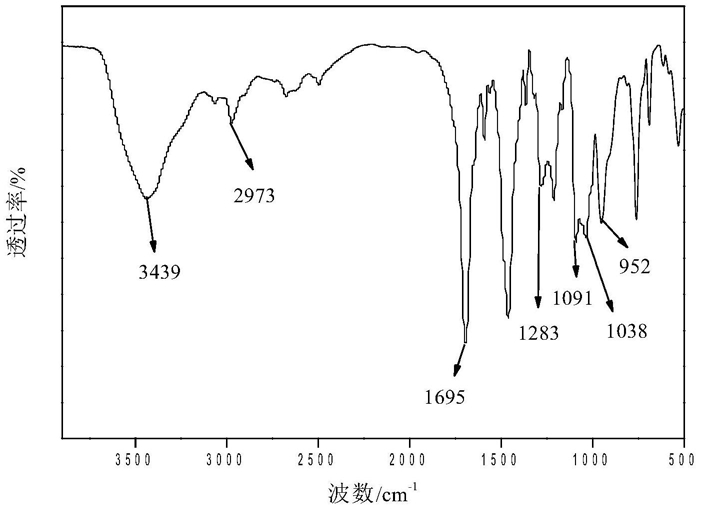

（4）对步骤（3）所得的混合液进行抽滤、洗涤、干燥获得支化磷-氮型阻燃剂。
