1.一种两步法制备AgO/Sm(OH)3/ZnO纳米复合物的方法，其特征在于，包括以下步骤：

1)将分析纯Sm(NO3)3·6H2O溶于去离子水中制得Sm3+浓度为0.5～2mol/L的溶液A；将分析纯Zn(NO3)2·3H2O溶于去离子水中制得Zn2+浓度为0.5～2mol/L的溶液B；

2)将溶液A、B以10～20:1的体积比混合并采用氨水溶液调节pH至9～12，继续搅拌均匀形成反应前驱液；

3)将反应前驱液倒入均相水热反应釜，封釜后均相反应仪中，在100～200℃下反应12～48h，反应结束后自然冷却至室温；

4)依次用去离子水和无水乙醇对产物离心洗涤4～6次，收集产物于60～80℃下真空干燥0.5～2h，即得Sm(OH)3/ZnO前驱体；

5)将分析纯Sm(OH)3/ZnO前驱体分散于硝酸银的乙醇溶液中，搅拌充分后，置于水浴锅中60～80℃加热1～3h，冷却至室温后对产区离心洗涤干燥得AgO/Sm(OH)3/ZnO纳米复合物；

步骤5)中硝酸银的乙醇溶液中硝酸银的质量百分数为1～15％；

步骤5)中利用共沉淀法在Sm(OH)3/ZnO表面沉积AgO粒子；

步骤3)中反应釜的填充比为40％～50％。

2.根据权利要求1所述的方法，其特征在于，具体包括以下步骤：

1)将分析纯Sm(NO3)3·6H2O溶于适量去离子水中制得Sm3+浓度为2mol/L的溶液A；将分析纯Zn(NO3)2·3H2O溶于适量去离子水中制得Zn2+浓度为0.5mol/L的溶液B；

2)将溶液A、B以20:1的体积比混合并采用氨水溶液调节pH，继续搅拌均匀形成反应前驱液；

3)将反应前驱液倒入均相水热反应釜，填充比为50％；封釜后均相反应仪中，在150℃下反应20h，反应结束后自然冷却至室温；

4)依次用去离子水和无水乙醇对产物离心洗涤4～6次，收集产物于80℃下真空干燥

2h，即得Sm(OH)3/ZnO前驱体；

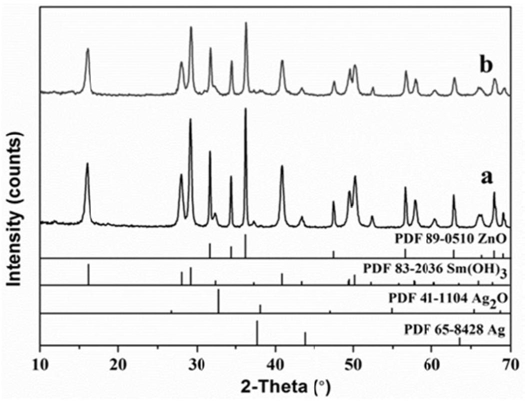

5)将分析纯Sm(OH)3/ZnO前驱体分散于质量百分数为5％的硝酸银的乙醇溶液中，搅拌充分后，置于水浴锅中60℃加热3h，冷却至室温后对产区离心洗涤干燥得AgO/Sm(OH)3/ZnO纳米复合物。
