1.一种基于胶溶法配置溶胶的溶胶-凝胶法制备Sm2O3薄膜的方法，其特征在于，包括以下步骤：

1)将分析纯的SmCl3·6H2O溶解于去离子水中，配制成Sm3+浓度为0.05～0.1mol/L的溶液；用氨水溶液调节其pH并得到白色沉淀；

2)室温下搅拌1～6h后陈化并对白色沉淀进行离心洗涤去除过多的Cl—和NH4+；

3)用水将洗涤干净的白色沉淀水洗成悬浮液；用胶溶剂对悬浮液进行胶溶，调节pH至3～6，得淡蓝色透明溶胶；

4)将洗净的玻璃基板或硅基板以匀速浸入溶胶并停留后匀速提拉出来进行干燥，干燥后再次镀膜，以此反复多次，将镀好的薄膜置入马弗炉中在300～500℃下煅烧1～3h得到Sm2O3薄膜；

步骤3)中所述胶溶剂采用醋酸；

步骤3)中采用胶溶剂在25～75℃对悬浮液进行胶溶；

步骤1)中氨水溶液的滴加速度为1～2mL/min；

步骤1)中通过氨水溶液调节pH至7～10。

2.根据权利要求1所述的方法，其特征在于，步骤1)中氨水溶液的质量浓度为5～10％。

3.根据权利要求1所述的方法，其特征在于，步骤2)中陈化时间为12h。

4.根据权利要求1所述的方法，其特征在于，步骤4)中将洗净的玻璃基板或硅基板以匀速浸入溶胶的速度为1～20cm/min。

5.根据权利要求1所述的方法，其特征在于，步骤4)中停留时间为20s。

6.根据权利要求1所述的方法，其特征在于，具体包括以下步骤：

1)将分析纯的SmCl3·6H2O溶解于去离子水中，配制成Sm3+浓度为0.1mol/L的溶液；用质量浓度为8％的氨水溶液调节其pH为8.5并得到白色沉淀；氨水溶液的滴加速度为1～2mL/min；

2)室温下搅拌5h后陈化12h并对白色沉淀进行离心洗涤去除过多的Cl—和NH4+；

3)用水将洗涤干净的白色沉淀水洗成悬浮液；用胶溶剂醋酸在45℃对悬浮液进行胶溶，调节pH至4，得淡蓝色透明溶胶；

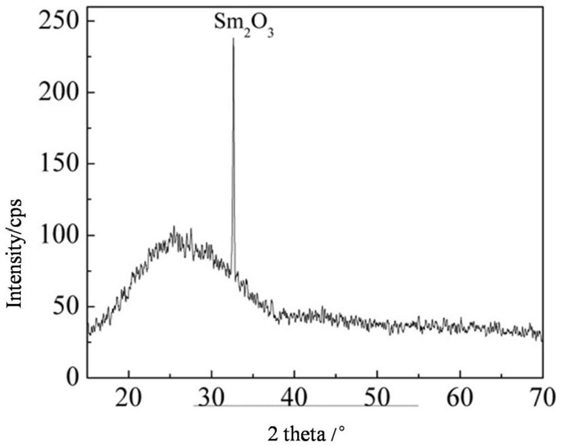

4)将洗净的玻璃基板或硅基板以匀速1-20cm/min浸入淡蓝色透明溶胶并停留20s后匀速提拉出来进行干燥，干燥后再次镀膜，以此反复多次，将镀好的薄膜置入马弗炉中在500℃下煅烧2h得到Sm2O3薄膜。
