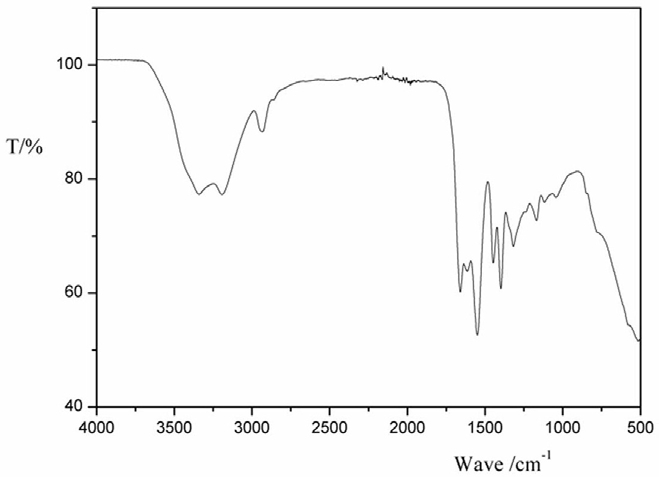

1.一种高保水性高分子缓释氮钾肥，其特征在于，其结构式为：。

2.根据权利要求1所述的一种高保水性高分子缓释氮钾肥的制备方法，其特征在于，其步骤为：（1）在反应容器中加入氢氧化钾溶液和丙烯酸，冰浴中搅拌至混合均匀；随后加入尿素，搅拌至尿素完全溶解；然后加入丙烯酰胺，搅拌至丙烯酰胺完全溶解，再加入引发剂过硫酸铵，搅拌至引发剂完全溶解；最后加入交联剂N,N'-亚甲基双丙烯酰胺，搅拌至交联剂完全溶解，继续搅拌30min，至溶液混合均匀；

（2）使混合均匀的溶液于30 65℃下反应3 7.5h后，造粒，干燥，即可得高保水性高分子~ ~缓释氮钾肥。

3.根据权利要求2所述的一种高保水性高分子缓释氮钾肥的制备方法，其特征在于，所述氢氧化钾和丙烯酸的摩尔比为0.65 1.1:1。

~

4.根据权利要求3所述的一种高保水性高分子缓释氮钾肥的制备方法，其特征在于，所述丙烯酰胺、尿素与丙烯酸的摩尔比为0.1 0.9:0.1 1:1。

~ ~

5.根据权利要求4所述的一种高保水性高分子缓释氮钾肥的制备方法，其特征在于，优化的氢氧化钾、丙烯酰胺、尿素和丙烯酸的摩尔比为0.8:0.7:0.3:1。

6.根据权利要求5所述的一种高保水性高分子缓释氮钾肥的制备方法，其特征在于，所述引发剂过硫酸铵的质量为丙烯酸质量的0.5 5%。

~

7.根据权利要求6所述的一种高保水性高分子缓释氮钾肥的制备方法，其特征在于，优化的引发剂过硫酸铵的质量为丙烯酸质量的3%。

8.根据权利要求7所述的一种高保水性高分子缓释氮钾肥的制备方法，其特征在于，所述交联剂N,N'-亚甲基双丙烯酰胺的质量为丙烯酸质量的0.001 0.06%。

~

9.根据权利要求8所述的一种高保水性高分子缓释氮钾肥的制备方法，其特征在于，优化的交联剂N,N'-亚甲基双丙烯酰胺的质量为丙烯酸质量的0.01%。

10.根据权利要求9所述的一种高保水性高分子缓释氮钾肥的制备方法，其特征在于，步骤（2）中优化的反应温度为45℃，反应时间为5.5h。
