专利号: 2015104492813
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

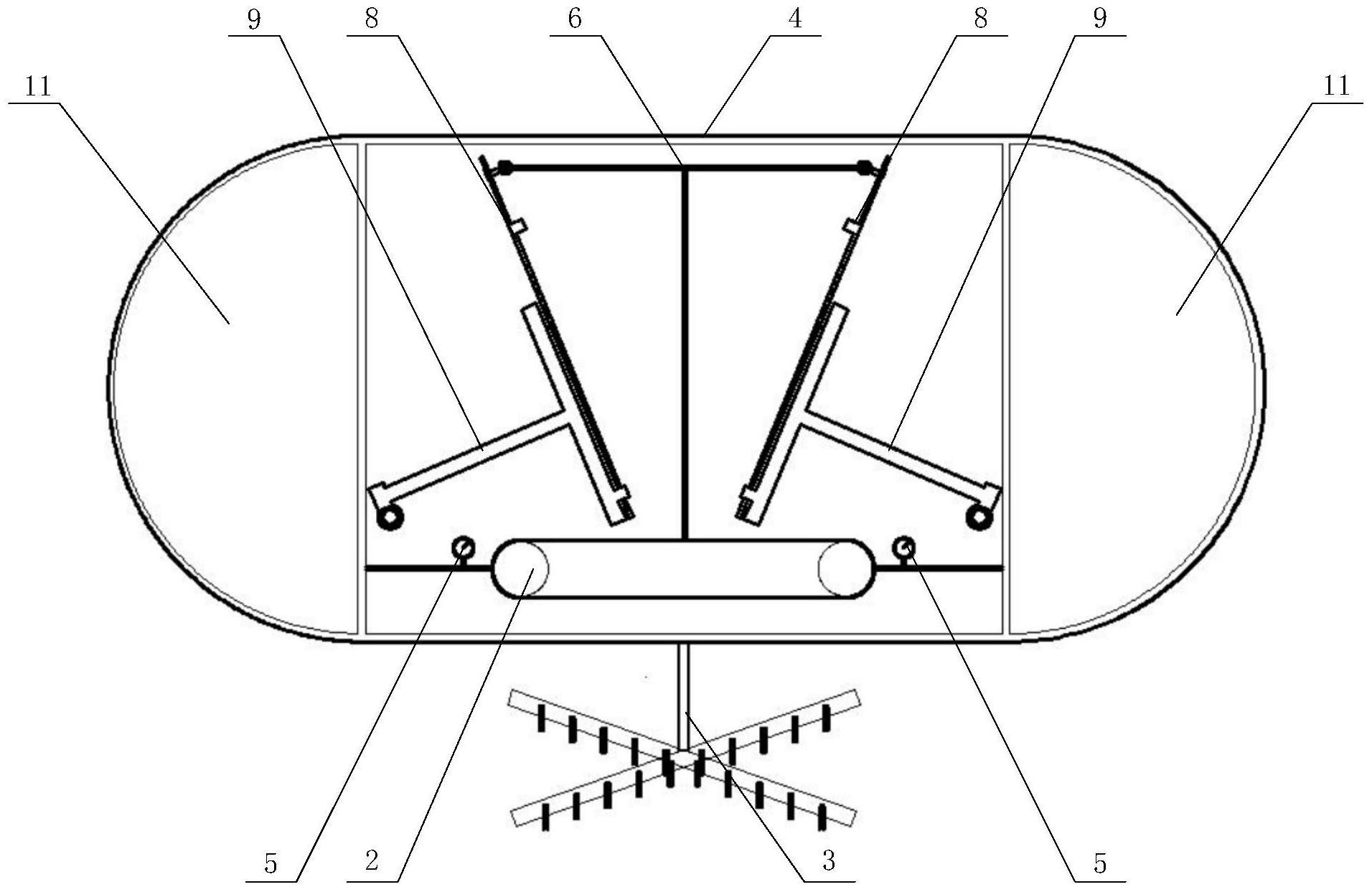

1.基于河流水能的细沙淤泥物气动清除装置,其特征在于,包括:螺旋桨、金属外壳、固定装置、传动机构、充气筒、T型传气管道、外壳、集水器、集气囊及吹沙管道;所述外壳为胶囊状;所述外壳表面中部设有所述金属外壳;所述外壳两端设有两个半球形所述集水器;所述金属外壳连接表面弯曲的所述固定装置;所述传动机构、充气加压部件及集气囊设于所述外壳内部;

所述T型传气管道水平管道两端分别连接一组由所述充气筒、传动机构及螺旋桨依次连接的机构;所述T型传气管道的垂直管道通过一压力表连接所述集气囊;

所述传动机构包括:杠杆、轴承及圆盘状传动轴;

所述圆盘状传动轴包括一圆盘及从所述圆盘圆心一侧突出的圆盘连杆,所述圆盘连杆顶端设有传动齿轮,所述圆盘另一侧固定有所述杠杆,所述杠杆超出所述圆盘一端为中空结构;

所述轴承两端均设有传动齿轮,其中一端连接螺旋桨连接齿轮,另一端连接所述圆盘连杆;

所述杠杆超出所述圆盘一端中空部分连接有所述充气筒的滑竿;所述充气筒另一端连接所述T型传气管道;

所述吹沙管道设于所述外壳底部;并通过一导管伸入所述外壳连接所述集气囊。

2.如权利要求1所述的基于河流水能的细沙淤泥物气动清除装置,其特征在于,所述螺旋桨叶片直径为1.5m。

3.如权利要求1所述的基于河流水能的细沙淤泥物气动清除装置,其特征在于,所述外壳内部装有压强感应器,可以随时监控所述集气囊的气压变化,通过所述压强感应器来控制所述集水器的工作状态。

4.如权利要求1所述的基于河流水能的细沙淤泥物气动清除装置,其特征在于,所述吹沙管道是由PVC管材料组成,顶部包括两条呈X状设置的主清淤管;所述主清淤管上均匀设有若干细管。
