1.一种具有三棱锥与异形长方体两种形貌的铌酸钠光催化材料的制备方法,其特征在于,包括以下步骤:(1)按照摩尔比Na:Nb=(0.7~1.2):1称取无水Na2CO3和Nb2O5粉末,混合后研磨均匀,然后加热升温至650-850℃,保温3-8h,得到混合物;
(2)将混合物研磨均匀,放置于氧化铝方舟中,然后将单晶衬底材料掩埋在混合物中,加热升温至900-1100℃,保温3-8h;
(3)冷却至室温后,将单晶衬底材料取出,用乙醇清洗,即得到生长在单晶衬底材料上的具有三棱锥与异形长方体两种形貌的铌酸钠光催化材料;
其中,所述单晶衬底材料为铝酸镧单晶衬底;所述铝酸镧单晶衬底的暴露晶面为(111)。
2.根据权利要求1所述的制备方法,其特征在于,所述步骤(1)中,加热升温过程的升温速率为4-10℃/min;所述步骤(2)中,加热升温过程的升温速率为2-8℃/min。

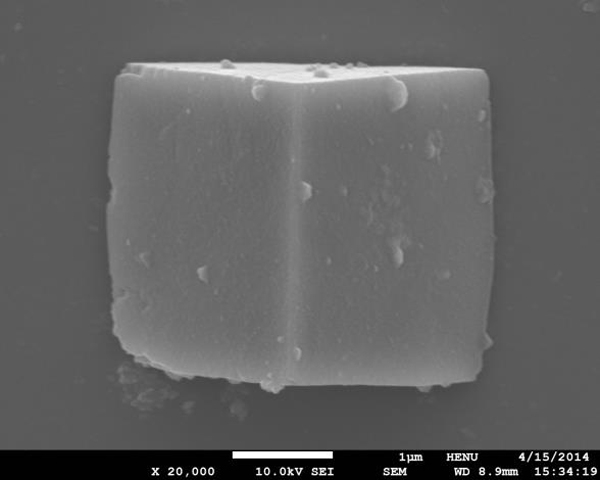

3.根据权利要求1所述的制备方法,其特征在于,所述三棱锥的棱长为0.2-3μm;所述异形长方体为长方体削掉其八个角中任意一个角后的形状,所述异形长方体的边长为1-6μm。
4.一种具有三棱锥与异形长方体两种形貌的铌酸钠光催化材料的制备方法,其特征在于,包括以下步骤:(1)将1-3克Nb2O5粉末加入到浓度为8-20mol/L的NaOH溶液中,搅拌混合均匀,得到混合溶液;
(2)将混合溶液放置于反应釜中,然后将单晶衬底材料浸没在混合溶液中,密封反应釜,加热升温至100-200℃,保温3-8h;冷却至室温后,将单晶衬底材料取出,用乙醇清洗,即得到生长在单晶衬底材料上的具有三棱锥与异形长方体两种形貌的铌酸钠光催化材料;
其中,所述单晶衬底材料为铝酸镧单晶衬底;所述铝酸镧单晶衬底的暴露晶面为(111)。
5.根据权利要求4所述的制备方法,其特征在于,所述步骤(2)中,加热升温过程的升温速率为2-8℃/min。
6.根据权利要求4所述的制备方法,其特征在于,所述三棱锥的棱长为0.2-3μm;所述异形长方体为长方体削掉其八个角中任意一个角后的形状,所述异形长方体的边长为1-6μm。
7.利用权利要求1或4所述的制备方法制备得到的具有三棱锥与异形长方体两种形貌的铌酸钠光催化材料在环境净化中的应用。
