1.一种固定化芽胞漆酶，其特征在于，以废弃聚乙烯醇海绵为载体，通过共价结合作用将芽胞漆酶固定在海绵纤维表面，所述芽胞漆酶是指芽胞杆菌属菌株所产的具漆酶活性的芽胞，其具体制备方法包括以下步骤：(1)制备芽胞杆菌属菌株所产的芽胞；

(2)海绵的预处理：将废弃海绵切割成2×2×2mm小块，95％乙醇浸泡过夜，反复洗涤，干燥至恒重；

(3)聚乙烯亚胺涂敷与芽胞固定化：将预处理好的海绵按10－50mg/ml浸于水中，用

0.1-2.0mg/ml聚乙烯亚胺水溶液处理3－12h，然后用去离子水洗涤3次，收集聚乙烯亚胺涂敷好的海绵，自然干燥过夜；

(4)加入芽胞悬液使终浓度为湿重1.0－10.0mg/ml，添加体积浓度为0.4－4％的戊二醛交联剂，并在4－40℃，pH 5.0－9.0缓冲液，50－250r/min条件下固定8－24h；

(5)回收：芽胞与聚乙烯亚胺接枝的海绵经混合固定化处理后，过滤，用缓冲液冲洗1－

5次，分别收集上清液和固定化芽胞，保藏于0－40℃。

2.权利要求1所述的固定化芽胞漆酶，其特征在于，步骤(2)也可以不经乙醇浸泡。

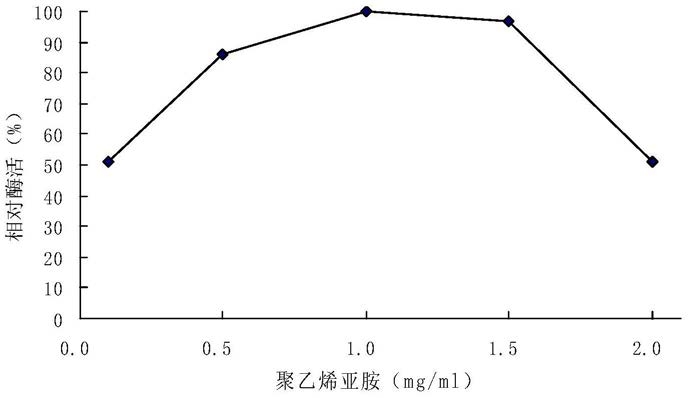

3.权利要求1所述的固定化芽胞漆酶，其特征在于，步骤(3)所述聚乙烯亚胺水溶液终浓度为1mg/ml，处理时间为6h。

4.权利要求1所述的固定化芽胞漆酶，其特征在于，步骤(4)聚乙烯亚胺涂敷的海绵、芽胞以及戊二醛的含量分别为30mg/ml，湿重5mg/ml以及体积浓度2％。

5.权利要求1所述的固定化芽胞漆酶，其特征在于，步骤(4)加入交联剂后，在37℃，

0.1M、pH 7.5柠檬酸磷酸盐缓冲液，200r/min条件下固定12h。

6.权利要求1所述的固定化芽胞漆酶，其特征在于，步骤(4)加入的交联剂也可以是碳二亚胺盐酸盐，其处理方法为，加入碳二亚胺盐酸盐使其终浓度为0.2－2.0mg/ml，并使用超声波振荡5－30min，使其充分散；加入芽胞悬液使终浓度为湿重1.0－10.0mg/ml，再使用超声波处理10－60min，并在4－40℃，pH 5.0－9.0缓冲液，50－250r/min条件下固定8－

24h。

7.权利要求6所述的固定化芽胞漆酶，其特征在于，碳二亚胺盐酸盐的终浓度为0.4mg/ml，前后两次超声波处理的时间分别为10min和30min。
