1.一种以秸秆为原料的超疏水超亲油吸附剂的制备方法，其特征在于以秸秆为原料的超疏水超亲油吸附剂的制备方法是按下述步骤进行的：步骤一、将新鲜的秸秆晾干粉碎过筛，然后浸渍于混合溶液中，所述混合溶液是由过氧化氢、氢氧化钠和蒸馏水按（3～5）﹕（0.45～1）﹕（80～100）质量比配制的，然后用盐酸调节pH至中性，用蒸馏水洗涤三次，在50℃～60℃烘箱下干燥至质量恒定；

步骤二、在磁力搅拌条件下，用油浴将200mL～250mL蒸馏水加热到60℃～70℃，保持反应温度为60℃～70℃，加入5.5g～6g硝酸锌，继续搅拌至完全溶解后，加入7g～8g氢氧化钠后反应6h～20h，冷却至室温，离心分离，依次用无水乙醇和蒸馏水洗涤，然后在40℃～55℃下烘干，得到氧化锌颗粒；

步骤三、将0.05mL～0.1mL醋酸、0.1mL～0.2mL十六烷基三甲氧基硅烷分别逐滴滴加到

10mL～15mL甲醇中，然后加入0.01g～0.03g十二烷基苯磺酸钠，混合均匀后，得到改性液；

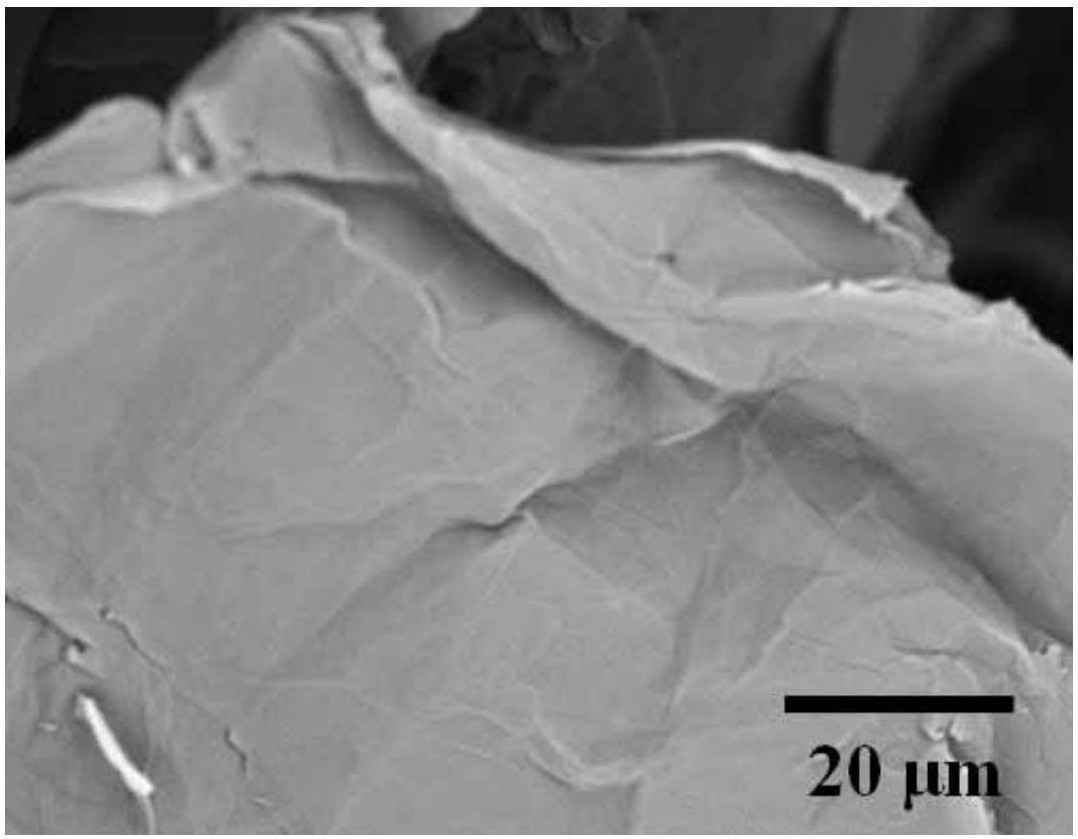

步骤四、将0.1g～0.5g步骤一处理后的秸秆和0.08g～0.14g步骤二获得的氧化锌颗粒加入步骤三配制的改性液中，在室温搅拌条件下反应4h～5h，再在60℃～70℃真空干燥箱中反应2h～3h，依次用蒸馏水和无水乙醇洗涤，在50℃～60℃烘箱中烘干，获得超疏水超亲油秸秆吸附剂，改性氧化锌粒子自身表面羟基和秸秆纤维表面羟基，通过氢键键合作用，使得改性氧化锌粒子沉积在秸秆纤维表面，这些粒子随机分布形成大量的突起，粒子的直径为300～500nm，粒子之间存在大量的间隙，从而构建了表面粗糙度，秸秆纤维表面负载大量的蜂窝状颗粒，即为改性氧化锌粒子。

2.根据权利要求1所述的一种以秸秆为原料的超疏水超亲油吸附剂的制备方法，其特征在于将秸秆粉碎过60～80目筛。

3.根据权利要求1所述的一种以秸秆为原料的超疏水超亲油吸附剂的制备方法，其特征在于步骤二中反应温度控制在65℃。

4.根据权利要求1所述的一种以秸秆为原料的超疏水超亲油吸附剂的制备方法，其特征在于步骤三中将0.08mL醋酸、0.1mL十六烷基三甲氧基硅烷分别逐滴滴加到12mL甲醇中。

5.根据权利要求1所述的一种以秸秆为原料的超疏水超亲油吸附剂的制备方法，其特征在于步骤四中将0.2g步骤一处理后的秸秆和0.1g步骤二获得的氧化锌颗粒加入步骤三配制的改性液中。

6.根据权利要求1所述的一种以秸秆为原料的超疏水超亲油吸附剂的制备方法，其特征在于步骤四中将0.4g步骤一处理后的秸秆和0.12g步骤二获得的氧化锌颗粒加入步骤三配制的改性液中。
