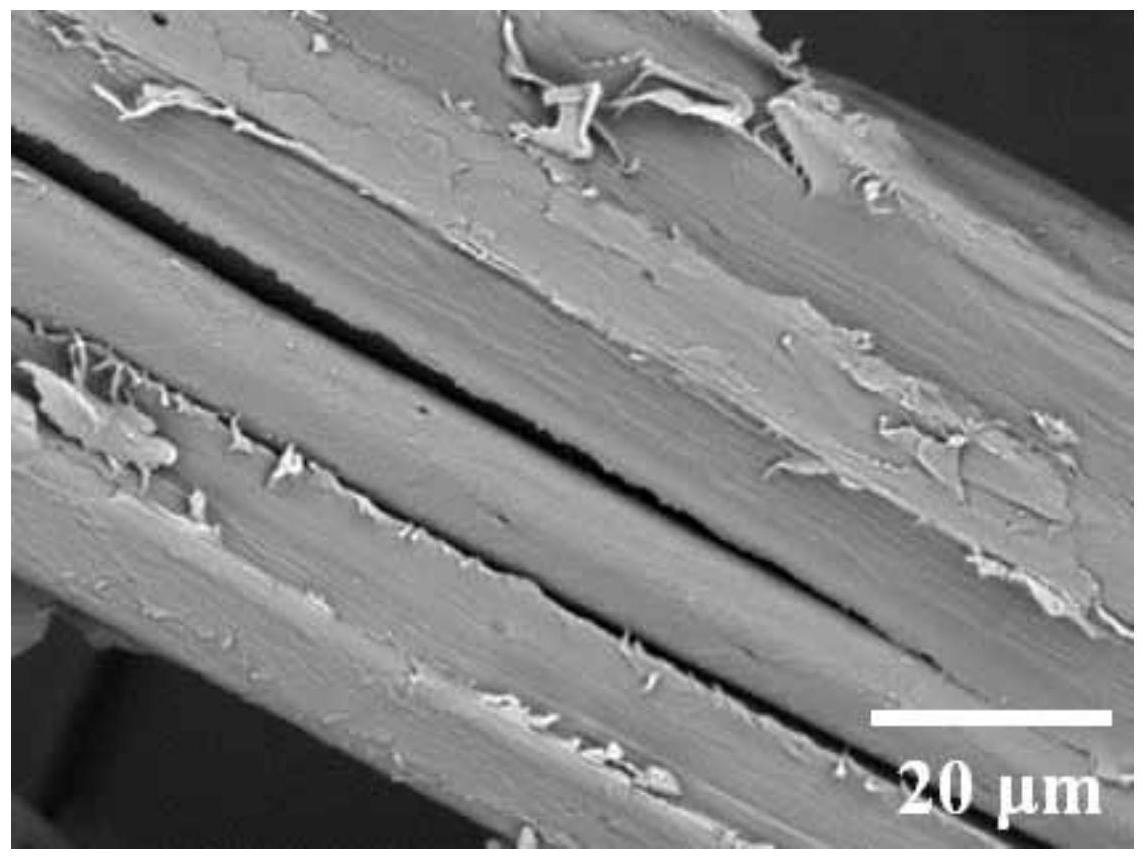

1.一种超疏水超亲油秸秆纤维的制备方法，其特征在于所述方法是按下述步骤进行的：一、将秸秆晾干后粉碎，过60～80目筛，然后浸渍于质量分数为5％～7％的氢氧化钠溶液中，磁力搅拌条件下，预处理10h～14h，用超纯水反复清洗至pH接近中性，干燥至恒重，得到秸秆纤维；

二、依次将2mL～5mL超纯水、2mL～5mL正硅酸乙酯、1mL～2mL氨水加入80mL～

120mL无水乙醇到中，室温下磁力搅拌，加入0.3g～0.5g步骤一获得的秸秆纤维中，继续搅拌2h～4h后用尼龙过滤网过滤，依次用超纯水和无水乙醇清洗，烘干；

三、将2.5g～3.0g氢氧化钠加入180mL～240mL超纯水中，待完全溶解后，加入

2.0g～2.6g硝酸锌，以速度为500r/min～800r/min磁力搅拌和温度为60℃～90℃条件下，反应8h～12h，停止搅拌，冷却至室温，离心分离，干燥后得到纳米氧化锌粒子；

四、在室温下，将1mL～3mL超纯水、0.2mL～3mL辛基三乙氧基硅烷依次加入到9mL～

15mL无水乙醇，磁力搅拌混合均匀，配制得到改性液；

五、将0.1g～0.2g步骤三制得的纳米氧化锌粒子加入到步骤四配制的改性液中，磁力搅拌均匀，然后加入0.1g～0.15g经步骤二处理后的秸秆纤维，在室温磁力搅拌条件下继续反应2h～3h，用尼龙过滤网过滤，依次用超纯水和无水乙醇冲洗，干燥至恒重；即得到超疏水超亲油秸秆纤维。

2.根据权利要求1所述一种超疏水超亲油秸秆纤维的制备方法，其特征在于步骤一所述的秸秆为玉米秸秆、高粱秸秆、小麦秸秆、水稻秸秆中的一种或其中几种的混合。

3.根据权利要求1所述一种超疏水超亲油秸秆纤维的制备方法，其特征在于步骤一中在40～50℃烘箱中干燥至恒重。

4.根据权利要求1所述一种超疏水超亲油秸秆纤维的制备方法，其特征在于步骤二中在40℃～50℃烘箱中烘干 。

5.根据权利要求1所述一种超疏水超亲油秸秆纤维的制备方法，其特征在于步骤三的反应温度为70℃～80℃。

6.根据权利要求1所述一种超疏水超亲油秸秆纤维的制备方法，其特征在于步骤五中在50℃～60℃烘箱中干燥至恒重。
