专利号: 2015104609812
申请人: 桂林理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种测量全站仪高度的方法,其特征在于具体步骤为:

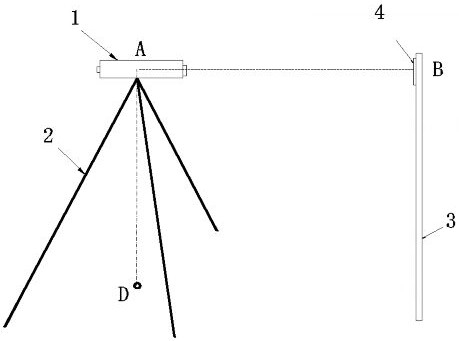

将全站仪置于测量时的基点D上方并对中整平,A点为全站仪水平轴线与竖直轴线的交点,将带垂直水准气泡的塔尺立于距全站仪0.95 1.05米的位置并调整至垂直,保持塔尺与~全站仪的竖直轴线平行,再将全站仪调至水平,并标出全站仪物镜十字丝横丝在塔尺上的投影线与塔尺的交点B,然后在塔尺上B点放一块直径10厘米的反光体,反光体从B点缓慢向下滑动,同时全站仪视线随反光体缓慢向下移动,当全站仪目镜中能够观测到D点在反光体中成的像时,反光体停止移动,调节全站仪使物镜十字丝交点对准反光体中D点的像,固定全站仪,拿走反光体,将此时物镜十字丝横丝在塔尺上的投影线与塔尺的交点C标出,用钢直尺量出B和C两点间的距离 ,由光的反射原理可知, =2 , 即为全站仪的高度。

2.如权利要求1所述的测量全站仪高度的方法,其特征在于塔尺用其它可控垂直装置代替。
