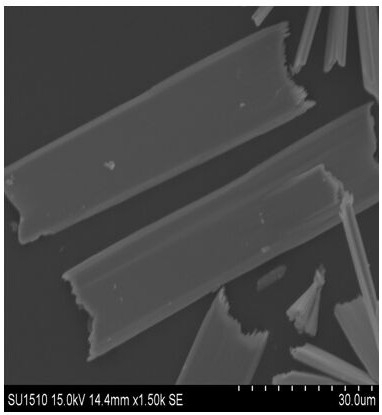

1.一种片状硫化镉-硫化锑复合物,其特征在于,所述复合物以片状硫化锑为基材,其上附着有硫化镉微米颗粒;所述片状硫化锑的长宽比为6:1-7:1;所述硫化镉微米颗粒的粒径大小为0.3μm -4.8μm。
2.权利要求1所述片状硫化镉-硫化锑复合物的制备方法,其特征在于,包括以下步骤:
(1)将片状硫化锑加入水中,充分搅拌至分散均匀;所述片状硫化锑与水的加入比例为:0.5g:15mL;
(2)在搅拌的条件下,向步骤(1)分散均匀的片状硫化锑中逐滴加入醋酸镉水溶液,接着逐滴加入硫化钠水溶液,用蒸馏水定容至45mL,充分搅拌10min;所述醋酸镉水溶液的浓度为0.03463mol/L-0.06925mol/L;所述硫化钠水溶液的浓度为0.03463mol/L-0.3463mol/L;所述片状硫化锑与醋酸镉的摩尔比为42.54:1-0.85:1;所述醋酸镉与硫化钠的摩尔比为1:1;
(3)将步骤(2)中的混合溶液转入高压釜中,160℃恒温水热反应24小时,离心洗涤干燥。
3.根据权利要求2所述的制备方法,其特征在于,所述步骤(2)中醋酸镉水溶液的浓度为0.06925mol/L,硫化钠水溶液的浓度为0.03463mol/L;所述片状硫化锑与醋酸镉的摩尔比为2.13:1;所述醋酸镉与硫化钠的摩尔比为1:1。
4.权利要求1所述片状硫化镉-硫化锑复合物在光催化剂方面的应用。
