专利号: 2015104690886
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

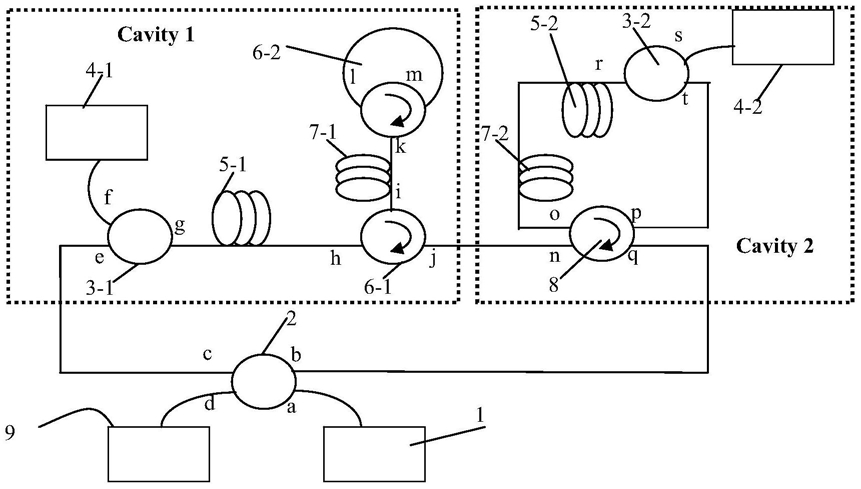

1.波长间隔可调谐的多波长光纤激光器,其特征是包括可调光源(1)、光耦合器(2)及光谱仪(9),可调光源(1)与光耦合器(2)的第一端口(a)通过光纤连接,光耦合器(2)的第三端口(c)通过线性腔一或环形腔二或线性腔一及环形腔二后与第二端口(b)光纤连接,光耦合器(2)的第四端口(d)与光谱仪(9)通过光纤连接。

2.如权利要求1所述的多波长光纤激光器,其特征是:所述的线性腔一包括第一波分复用器(3-1)、第一泵浦激光器(4-1)、第一掺铒光纤(5-1)、第一光环行器(6-1)、第一单模光纤(7-1)、第二光环行器(6-2),光耦合器(2)的第三端口(c)与第一光波分复用器(3-1)的第一端口(e)通过光纤连接,第一波分复用器(3-1)的第二端口(f)与第一泵浦激光器(4-1)通过光纤连接;第一波分复用器(3-1)的第三端口(g)与掺铒光纤(5-1)连接,掺铒光纤(5-1)的另一端连接第一光环行器(6-1)的第一端口(h),第一光环行器(6-1)的第二端口(i)与第一单模光纤(7-1)连接,第一单模光纤(7-1)的另一端连接第二光环行器(6-2)的第一端口(k),第二光环行器(7-2)的第二端口(l)和第三端口(m)通过光纤连接;

第一光环行器(6-1)的第三端口(j)与光耦合器(2)的第二端口(b)通过光纤连接。

3.如权利要求1所述的多波长光纤激光器,其特征是:所述的环形腔二包括四端口光环行器(8)、第二单模光纤(7-2)、第二掺铒光纤(5-2)、第二波分复用器(3-2)、第二泵浦激光器(4-2),光耦合器(2)的第三端口(c)与四端口光环行器(8)的第一端口(n)通过光纤连接,四端口光环行器(8)的第二端口(o)连接第二单模光纤(7-2)的一端,第二单模光纤(7-2)的另一端连接掺铒光纤(5-2)的一端,掺铒光纤(5-2)的另一端连接第二光波分复用器(3-2)的第一端口(r),第二光波分复用器(3-2)的第二端口(s)通过光纤连接第二泵浦激光器(4-2),第二光波分复用器(3-2)的第三端口(t)通过光纤连接四端口光环行器(8)的第三端口(p),四端口光环行器(8)的第四端口(q)与光耦合器(2)的第二端口(b)通过光纤连接。

4.如权利要求1所述的多波长光纤激光器,其特征是:所述的线性腔一包括第一波分复用器(3-1)、第一泵浦激光器(4-1)、第一掺铒光纤(5-1)、第一光环行器(6-1)、第一单模光纤(7-1)、第二光环行器(6-2);所述的环形腔二包括四端口光环行器(8)、第二单模光纤(7-2)、第二掺铒光纤(5-2)、第二波分复用器(3-2)、第二泵浦激光器(4-2);光耦合器(2)的第三端口(c)与第一光波分复用器(3-1)的第一端口(e)通过光纤连接,第一波分复用器(3-1)的第二端口(f)与第一泵浦激光器(4-1)通过光纤连接;第一波分复用器(3-1)的第三端口(g)与掺铒光纤(5-1)连接,掺铒光纤(5-1)的另一端连接第一光环行器(6-1)的第一端口(h),第一光环行器(6-1)的第二端口(i)与第一单模光纤(7-1)连接,第一单模光纤(7-1)的另一端连接第二光环行器(6-2)的第一端口(k),第二光环行器(7-2)的第二端口(l)和第三端口(m)通过光纤连接;第一光环行器(6-1)的第三端口(j)与四端口光环行器(8)的第一端口(n)通过光纤连接,四端口光环行器(8)的第二端口(o)连接单模光纤(7-2)的一端,单模光纤(7-2)的另一端连接掺铒光纤(5-2)的一端,掺铒光纤(5-2)的另一端连接第二光波分复用器(3-2)的第一端口(r),第二光波分复用器(3-2)的第二端口(s)通过光纤连接第二泵浦激光器(4-2),第二光波分复用器(3-2)的第三端口(t)通过光纤连接四端口光环行器(8)的第三端口(p),四端口光环行器(8)的第四端口(q)与光耦合器(2)的第二端口(b)通过光纤连接。

5.如权利要求2或4所述的多波长光纤激光器,其特征是:所述的第一掺铒光纤(5-1)的增益范围为1530nm至1570nm,掺铒光纤长度为8m。

6.如权利要求3或4所述的多波长光纤激光器,其特征是:所述的第二掺铒光纤(5-2)的增益范围为1530nm至1570nm,掺铒光纤长度为8m。

7.如权利要求2或4所述的多波长光纤激光器,其特征是:第一单模光纤(7-1)选择标准石英光纤,光纤长度为25km。

8.如权利要求3或4所述的多波长光纤激光器,其特征是:第二单模光纤(7-2)选择标准石英光纤,光纤长度为25km。

9.如权利要求1-4任一项所述的多波长光纤激光器,其特征是:光耦合器(2)的第三端口为90%端口,第四端口为10%端口。
