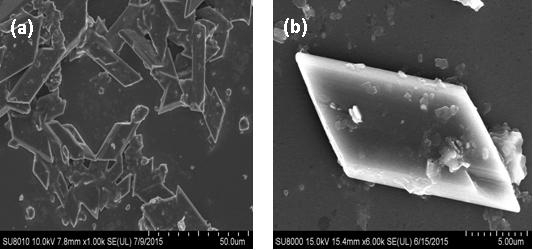

1.一种利用固体废弃物磷石膏制备石膏晶须的方法，包括对磷石膏的净化和煅烧合成石膏晶须，其特征在于本发明的制备过程按如下两个步骤进行：

1.1第一步是固体废弃物磷石膏的净化处理：首先，用精度为百分之一的天平准确称取适量的固体废弃物磷石膏样品于反应釜中，向反应釜中加入适量的自来水，形成一定的液固比混合物，缓慢搅拌5 ~ 10 min，静置3～8 h，用滤网滤出清液上层漂浮物，再次搅拌得到均匀料浆悬浮液，将均匀料浆悬浮液移入离心机中脱水，水被移入水处理槽中，然后将脱水后的磷石膏置于真空烘箱中，抽真空在45 ~ 65 ℃下干燥10 ~ 12 h，得到净化后的磷石膏，再将质量浓度为0.1 ~ 0.5 %的石灰水加入水处理槽中，搅拌5 ~ 10 min，得均匀料浆，用pH计测定上述料浆的pH值，添加浓石灰水调节pH值，直到测得料浆悬浮液pH值为中性，静置分层后，下层为难溶沉淀物CaF2和Ca3(PO4)2，上层是pH值为中性的水；

1.2第二步用净化后的磷石膏为原料，煅烧合成石膏晶须：用精度为万分之一电子分析天平准确称取0.5468 ~ 1.5478 g上述净化后的磷石膏，再量取适量的配制的体积比为

1.5 ~ 4:1的结构导向剂与水的混合液与磷石膏均匀混和于瓷方舟内，然后将瓷方舟放入管式炉内，升温至200 ~ 600 ℃后，保持1 ~ 3 h，再使其自然冷却至室温，与适量去离子水按液固比6 ~ 12:1混合且在室温下超声分散3 ~ 8 min，得悬浮液，离心，上层清液回收后，用来再次洗涤磷石膏，再超声、离心、干燥，得到半水硫酸钙晶须。

2.根据权利要求1所述的一种利用固体废弃物磷石膏制备石膏晶须的方法，其特征在于：所说的磷石膏为工业固体废弃物。

3.根据权利要求1所述的一种利用固体废弃物磷石膏制备石膏晶须的方法，其特征在于：所说的固体废弃物磷石膏的净化处理方法中水洗净化磷石膏样品的液固比是4 ~ 6:1。

4.根据权利要求1所述的一种利用固体废弃物磷石膏制备石膏晶须的方法，其特征在于：所说的固体废弃物磷石膏的净化处理方法中搅拌速度是200 ~ 500 r/min。

5.根据权利要求1所述的一种利用固体废弃物磷石膏制备石膏晶须的方法，其特征在于：所说的固体废弃物磷石膏的净化处理方法中调制pH值的浓石灰水浓度是85 ~ 95 %。

6.根据权利要求1所述的一种利用固体废弃物磷石膏制备石膏晶须的方法，其特征在于：所说的固体废弃物磷石膏的净化处理方法中离心脱水后的水经石灰水二次中和后可以循环利用。

7.根据权利要求1所述的一种利用固体废弃物磷石膏制备石膏晶须的方法，其特征在于：所说的煅烧合成石膏晶须中结构导向剂为丙三醇。

8.根据权利要求1所述的一种利用固体废弃物磷石膏制备石膏晶须的方法，其特征在于：所说的煅烧合成石膏晶须中升温速率是3 ~ 8 ℃/min。

9.根据权利要求1所述的一种利用固体废弃物磷石膏制备石膏晶须的方法，其特征在于：所说的煅烧合成石膏晶须中离心转速是2500 ~ 3000 r/min，干燥温度是35 ~ 65 ℃。
