1.一种钼酸钴复合二氧化锰电极材料的制备方法，其特征在于：包括以下步骤：

1）将六水合硝酸钴粉末和二水合钼酸钠粉末倒入水中，搅拌10～15min，得到混合液，备用；其中，六水合硝酸钴与二水合钼酸钠的摩尔比为1：1，每摩尔六水合硝酸钴粉末加入水的量为30 mL；

2）将上述混合液中加入泡沫镍，其中六水合硝酸钴、二水合钼酸钠与泡沫镍摩尔比为1：1：1.7，将混有泡沫镍的混合液倒入聚四氟乙烯内衬水热反应釜中，密封，并放入

120℃～160℃烘箱中烘烤，烘烤5～10小时后取出冷却，得到沉积有钼酸钴的泡沫镍；

3）将步骤2）中沉积有钼酸钴的泡沫镍放入到容器中用蒸馏水洗涤1-3遍，洗涤后放入

60℃烘箱中烘烤6～12小时，得到沉积有钼酸钴的泡沫镍；

4）向聚四氟乙烯内衬水热反应釜中加入硫酸钠和高锰酸的混合溶液，二者摩尔比为1：

1，该混合溶液的体积与步骤1）所得混合液的体积比为4：3，将步骤3）中烘干后的沉积有钼酸钴的泡沫镍放入该聚四氟乙烯内衬水热反应釜内，密封，并放于120℃～160℃烘箱中烘烤2～5小时，然后取出冷却，得到沉积有钼酸钴和二氧化锰的泡沫镍；

5）将步骤4）沉积有钼酸钴和二氧化锰的泡沫镍放入容器中用蒸馏水洗涤1-3遍，洗涤后放入60℃烘箱中烘干6～12小时；得到本发明电极材料。

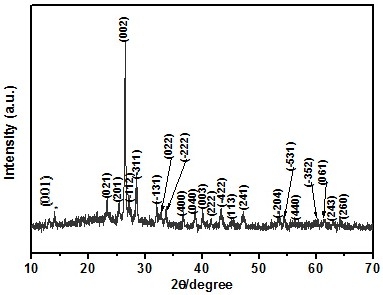

2.如权利要求1所述的钼酸钴复合二氧化锰电极材料的制备方法，其特征在于：步骤

4）中，混合溶液中硫酸钠的浓度和高锰酸的浓度均为0.05mol/L。

3.如权利要求1所述的钼酸钴复合二氧化锰电极材料的制备方法，其特征在于：步骤

5）中，洗涤后放入烘箱中烘干8小时。
