专利号: 2015104769510
申请人: 李锦翠
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

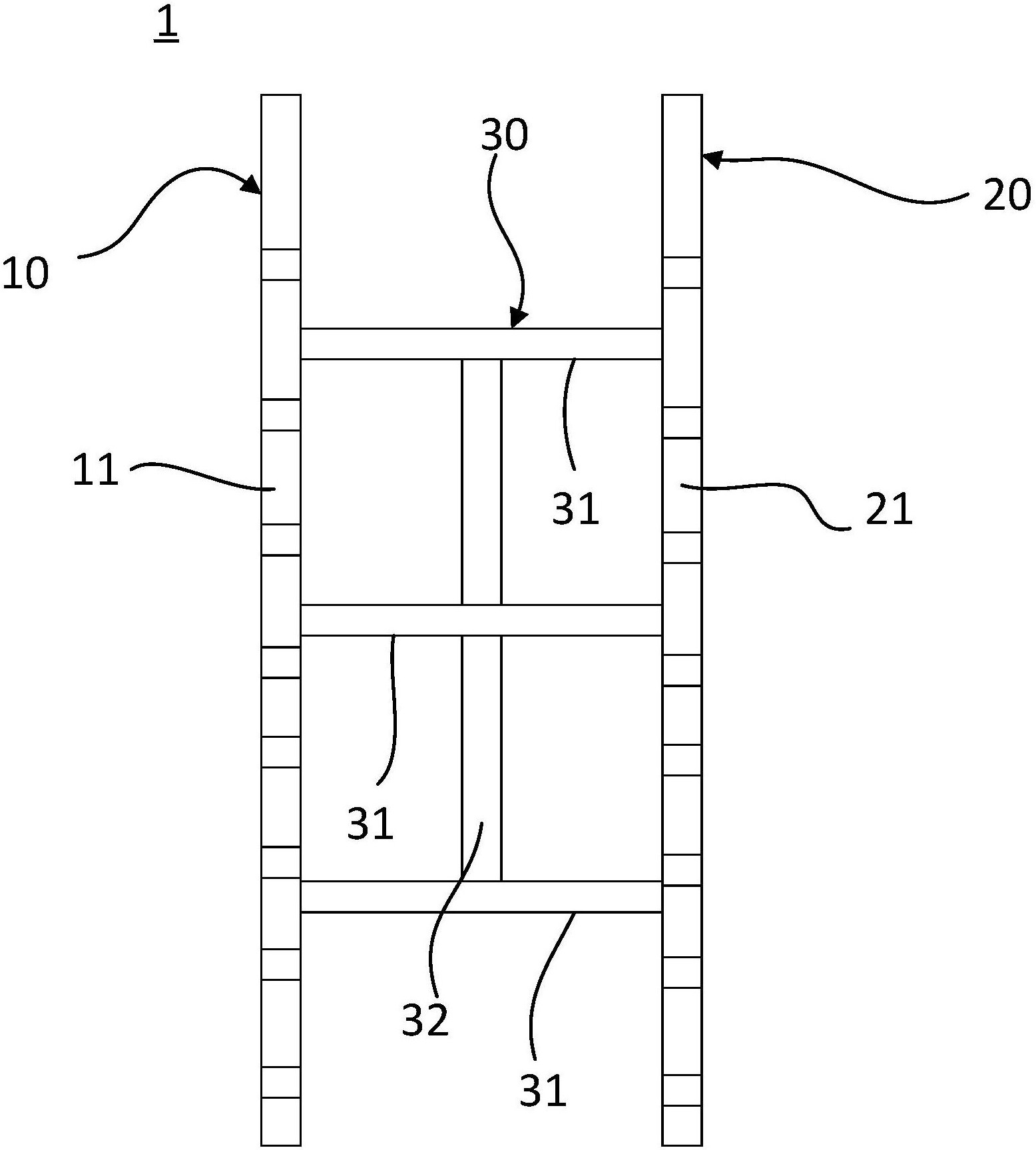

1.一种容器构件,其特征在于,其包括:

第一栅板,为板状,具有多个通孔,所述多个通孔的面积之和占该第一栅板面积的50%以上;

第二栅板,为板状,具有多个通孔,所述多个通孔的面积之和占该第二栅板面积的50%以上;以及支撑件,设置在第一栅板和第二栅板之间;

所述的第一栅板的板面和第二栅板的板面相对设置,所述支撑件的至少一个部位与第一栅板接触,所述支撑件的至少另一个部位与第二栅板接触,用于保持所述第一栅板和第二栅板之间的距离不被缩小。

2.根据权利要求1所述的容器构件,其特征在于,所述的第一栅板和/或所述的第二栅板的形状为平面或者曲面;和/或所述的第一栅板和/或所述的第二栅板的侧边围成的图形的正投影为圆形、椭圆形或者多边形,其中所述的多边形的边数大于等于四;和/或所述的第一栅板和/或所述的第二栅板的通孔的形状为多边形或圆形。

3.根据权利要求1或2所述的容器构件,其特征在于,还包括:侧板,连接于所述的第一栅板和第二栅板;

由第一栅板、第二栅板以及侧板共同围成一容纳空间,且所述的容纳空间具有开口;所述的开口设置在第一栅板和第二栅板之间,用于气体流入或者流出所述的容纳空间;

所述的支撑件位于所述的容纳空间中。

4.根据权利要求1-3任一项所述的容器构件,其特征在于,所述的支撑件包括:多个横向件,每个横向件具有与第一栅板接触的第一部位,和与第二栅板接触的第二部位;和纵向件,连接于所述横向件,使所述的横向件和纵向件共同构成一个整体。

5.根据权利要求4所述的容器构件,其特征在于,所述的第一栅板和所述的第二栅板之间的距离在某一方向上保持不变或者逐渐缩小。

6.一种容器,其特征在于,其包括:

容器侧壁,构成一容器空间,该容器侧壁上具有气体入口和气体出口;以及至少三个容器构件,为权利要求1-5任一项所述的容器构件;所述的容器构件并排设置在所述的容器空间内,且相邻的容器构件的栅板相对,每两个相邻的容器构件分别为第一容器构件和第二容器构件,在第一容器构件和第二容器构件之间形成空间;

所述的气体入口对应于第一容器构件,用于所述气体入口流入的气体进入到该容器构件的第一栅板和第二栅板之间;

所述的气体出口对应于第二容器构件,用于将来自于第二容器构件的第一栅板和第二栅板之间的气体排出到容器之外。

7.根据权利要求6所述的容器,其特征在于,所述的容器构件与所述的容器侧壁紧密接触或者密封固定。

8.根据权利要求6所述的容器,其特征在于,所述的容器侧壁具有凹槽,所述的容器构件至少部分嵌入到所述的凹槽中;或者所述的容器侧壁具有凸出部,所述的凸出部嵌入到所述的容器构件之中。

9.根据权利要求6所述的容器,其特征在于,其还包括两个端壁,所述的端壁与所述的容器构件的第一栅板或者第二栅板相接触,并向所述的容器构件提供支撑。

10.根据权利要求6-9任一项所述的容器,其特征在于,所述的气体入口和所述的气体出口的夹角为90-270°。

11.一种空气净化模块,其特征在于包括:

容器,以及净化剂颗粒;

其中所述的容器为权利要求6-10任一项所述的容器,所述的净化剂颗粒填装于相邻的两个容器构件之间,形成净化剂颗粒层;并且在所述的净化剂颗粒与所述的容器构件之间设置有具有多孔的防漏网,防漏网上的孔的孔径小于所述净化剂颗粒的粒径,用于防止所述的净化剂颗粒进入到所述第一栅板和第二栅板之间。

12.根据权利要求11所述的空气净化模块,其特征在于,所述的防漏网有多层,每层防漏网的开孔率和/或孔径相同或者不同。

13.根据权利要求11所述的空气净化模块,其特征在于,还包括盖板,设置在所述的净化剂颗粒层上,所述的盖板设有凸出的筋板,所述的筋板插入到所述的净化剂颗粒层。

14.根据权利要求13所述的空气净化模块,其特征在于,还包括预紧装置,连接于所述的盖板,用于向盖板提供作用力,所述的作用力的方向朝向所述的净化剂颗粒层。

15.根据权利要求11-14任一项所述的空气净化模块,其特征在于,所述的防漏网为编织布、无纺布、编织网、丝网或者多孔板。

16.一种空气净化器,其特征在于其至少包括一个如权利要求11-15任一项所述的空气净化模块。
