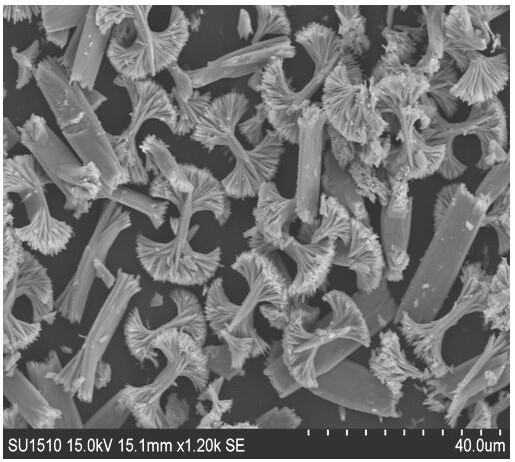

1.一种花状硫化镉-硫化锑复合物，其特征在于，所述花状硫化镉-硫化锑以花状硫化锑为基体，所述花状硫化锑上附着有硫化镉微米颗粒；所述花状硫化锑长度为18-22μm，花柄部分宽度为1.8-2.5μm；所述硫化镉纳米颗粒的粒径大小为0.3μm-4.8μm。

2.根据权利要求1所述的花状硫化镉-硫化锑复合物，其特征在于，所述花状硫化锑通过以下步骤制备：乙二胺四乙酸二钠在低温下加入水中，搅拌至溶液澄清后，加入氯化锑、硫化钠，充分搅拌得橙色混合反应液，将反应液转入高压釜，在160℃下水热反应24小时，离心洗涤干燥即得；所述乙二胺四乙酸二钠与水的加入比例为2.5mmol:40mL；所述氯化锑、硫化钠与乙二胺四乙酸二钠的摩尔比为1:1.5:1。

3.权利要求1或2所述花状硫化镉-硫化锑复合物的制备方法，其特征在于，包括以下步骤：将花状硫化锑加入水中，搅拌至分散均匀；然后逐滴加入醋酸镉水溶液，接着再逐滴加入硫化钠水溶液，充分搅拌10min得混合溶液；将混合溶液定容至45mL，转入高压釜，在160℃下水热反应24小时，离心洗涤干燥即得；所述花状硫化锑与水的加入比例为

0.5g:15mL；所述醋酸镉水溶液的浓度为0.0692mol/L硫化钠水溶液的浓度为0.0346mol/L；所述醋酸镉、硫化钠与硫化锑的摩尔比为1:1:4.26。

4.权利要求1或2所述花状硫化镉-硫化锑复合物在光催化剂方面的应用。
